10-414 深度学习系统课程笔记

约 17384 字大约 58 分钟

2025-09-23

笔记内容由课程ppt+llm生成, 并进行一定修改

Lec2 机器学习回顾/Softmax回归

2.1 机器学习基础

数据驱动编程范式

传统编程困境：手工编写分类逻辑困难（如手写数字识别）
监督学习解决方案：
1. 收集带标签的训练集 ${(x^{(i)}, y^{(i)})}_{i=1}^m$
2. 通过机器学习算法自动生成分类程序

机器学习三要素

假设类 (Hypothesis Class) : 参数化映射函数 $h_\theta: \mathbb{R}^n \rightarrow \mathbb{R}^k$ ，描述输入到输出的关系
损失函数 (Loss Function) : 量化模型预测效果： $\ell(h(x), y) \rightarrow \mathbb{R}^+$
优化方法 (Optimization Method) : 最小化经验风险 $\min_\theta \frac{1}{m}\sum_{i=1}^m \ell(h_\theta(x^{(i)}), y^{(i)})$

2.3 优化方法

梯度下降算法

对于函数 $f: \mathbb R^{n\times k}\rightarrow \mathbb R$ , 梯度定义为

\nabla_\theta f(\theta)\in \mathbb R^{n\times k}= \begin{bmatrix} \frac{\partial f(\theta)}{\partial \theta_{11}} & \dots & \frac{\partial f(\theta)}{\partial \theta_{1k}} \\ \vdots & & \vdots \\ \frac{\partial f(\theta)}{\partial \theta_{n1}} & \dots & \frac{\partial f(\theta)}{\partial \theta_{nk}} \end{bmatrix}

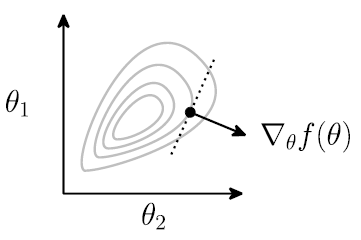

在θ点处的梯度表示在局部上, 哪个方向能使函数增长最快为了最小化函数(如损失函数), 梯度下降算法使用负梯度方向, 逐步逼近最小值 $\theta := \theta -\alpha \nabla_{\theta}f(\theta)$

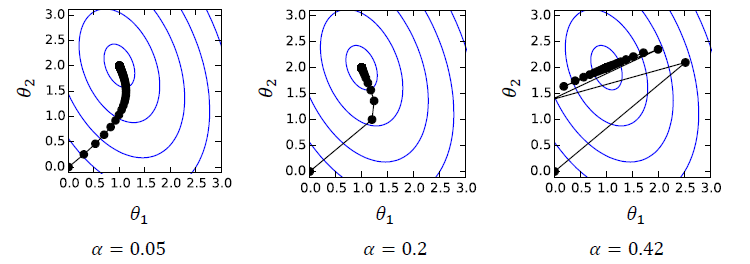

α为步长/学习率, α的大小对收敛性/收敛速度有很大影响

参数更新规则： $\theta := \theta - \alpha \nabla_\theta \left( \frac{1}{m}\sum_{i=1}^m \ell_{ce}(\theta^T x^{(i)}, y^{(i)}) \right)$

softmax的梯度

对向量 $h \in \mathbb R^k$ :

\begin{aligned} \frac{\partial\ell_{ce}(h,y)}{\partial h_{i}}&=\frac{\partial}{\partial h_{i}}\left(-h_{y}+\log\sum_{j=1}^{k}\exp h_{j}\right)\\ &=-1\{i=y\}+\frac{\exp h_{i}}{\sum_{j=1}^{k}\exp h_{j}} \end{aligned}

log实际上是ln
用向量形式表示: $\nabla_{h}\ell(h, y)=z-e_{y}, z=normalize(exp(h))$

回到softmax: $\nabla_{\theta}\ell_{ce}(\theta^Tx, y)$ , θ是n×k的矩阵, $\theta^Tx$ 是k维列向量, 如何计算矩阵/向量的导数和链式法则?

假装一切都是标量(无视转置), 使用链式法则, 然后重新排列 / 转置矩阵or向量, 让计算结果的维度大小正确 $\nabla_\theta\ell_{ce}(\theta^Tx,y)\in\mathbb{R}^{n\times k}=x(z-e_y)^T$ 用批量计算形式 $\nabla_\theta\ell_{ce}(\mathbf X\theta,y)\in\mathbb{R}^{n\times k}=\mathbf X^T(Z-I_y),\quad Z=\mathrm{normalize}(\exp(\mathbf X\Theta))$ 重复, 直到参数/loss收敛

Iterative over minibatches $X\in\mathbb{R}^{B\times n},y\in\{1,...,k\}^B$ of training set
Update the parameters $\theta:=\theta-\frac{\alpha}{B}X^T(Z-I_y)$

Lec3 手动构建神经网络

3.1 从线性到非线性假设类

线性分类器的局限性

线性假设类基本形式： $h_{\theta}(x)=\theta^{T} x,\quad\theta\in \mathbb{R}^{n\times k}$ $h_{θ} (x) = θ^{T} x, θ \in R^{n \times k}$

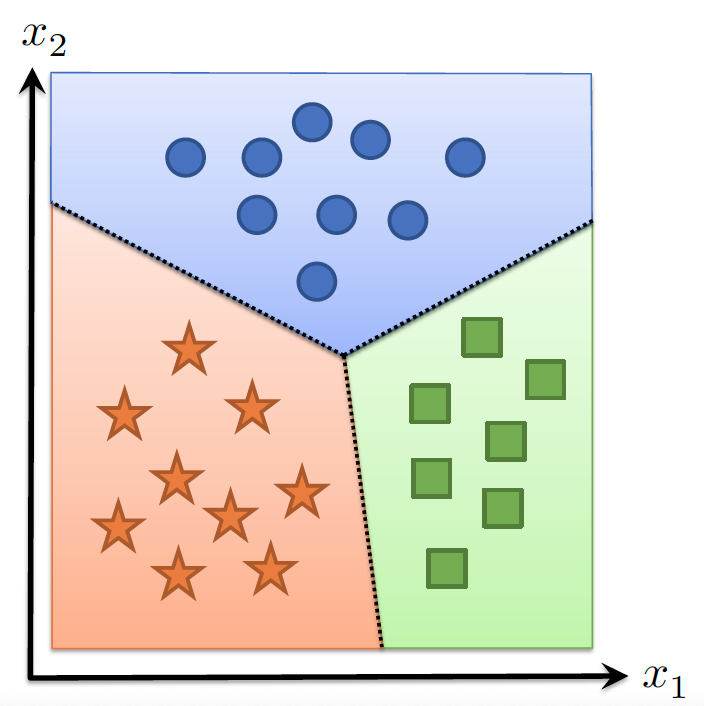

- 通过k个线性函数划分输入空间

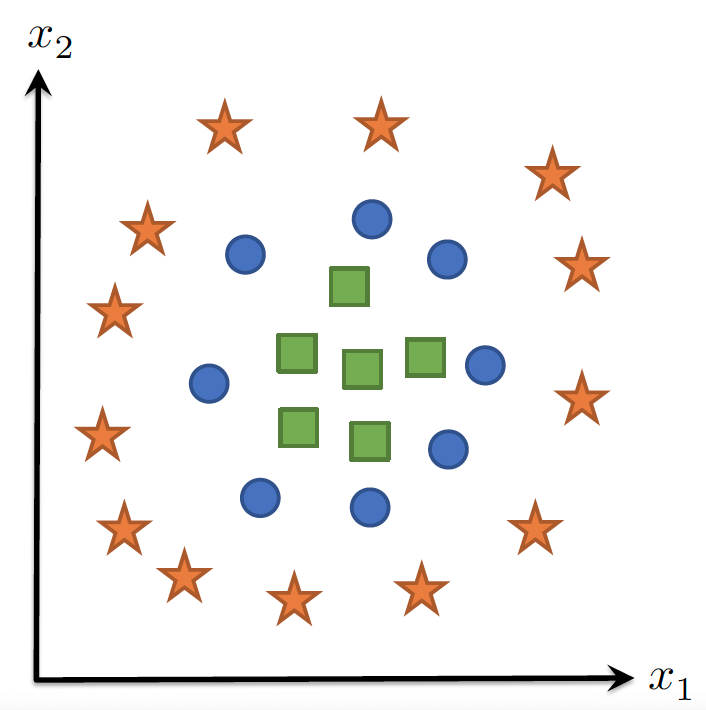

- 无法处理非线性分类边界（如螺旋形数据）

非线性特征

核心思想

通过特征映射提升维度： $\begin{array}{c} h_{\theta}(x)=\theta^{T}\phi(x) \\ \phi:\mathbb{R}^{n}\rightarrow\mathbb{R}^{d},\ \theta\in\mathbb{R}^{d\times k} \end{array}$

特征构造方法对比

方法	描述	数学形式	局限性
线性特征	简单线性组合	$\phi(x)=W^T x$	等价于单层线性分类器
非线性特征	激活函数变换	$\phi(x)=\sigma(W^T x)$	可表达复杂边界

关键非线性变换示例

随机傅里叶特征： $W\sim\mathcal{N}(0,1)\text{(随机高斯采样)},\ \sigma=\cos(\cdot)$
可学习非线性特征：（需通过反向传播训练 $W$ ） $\phi(x)=\text{ReLU}(W^T x)$

3.2 神经网络

基本定义

神经网络：由多个可微参数化函数（层）组成的假设类
深度网络：多层级联的非线性变换（现代网络通常>3层）

神经网络结构

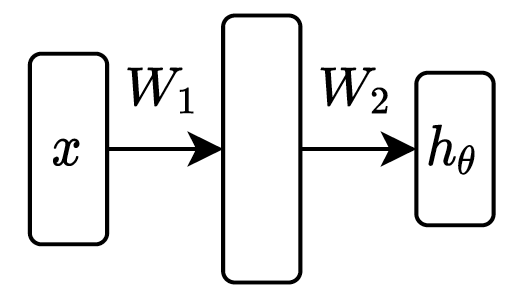

两层神经网络

也称为单隐藏层网络

\begin{aligned} h_{\theta}(x) &= W_{2}^{T}\sigma\left(W_{1}^{T} x\right) \\ \theta &= \{W_{1}\in \mathbb{R}^{n\times d}, W_{2}\in \mathbb{R}^{d\times k}\} \end{aligned}

批量矩阵形式： $h_\theta(\mathbf X)=\sigma\left(\mathbf X \mathbf W_1\right) \mathbf W_2$ $h_{θ} (X) = σ (X W_{1}) W_{2}$
- $\mathbf X\in \mathbb R^{m\times n}, W_{1}\in \mathbb{R}^{n\times d}, W_{2}\in \mathbb{R}^{d\times k}$

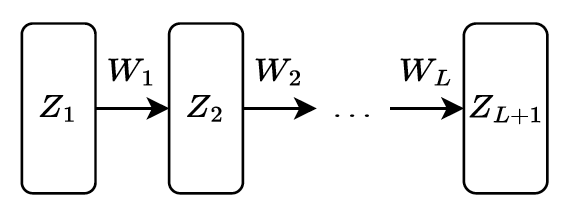

多层感知机（MLP）

- L层通用结构：

\begin{aligned} \mathbf Z_{i+1} &= \sigma_{i}\left(\mathbf Z_{i} \mathbf W_{i}\right),\quad i=1,\ldots,L \\ \mathbf Z_{1} &= \mathbf X \\ h_{\theta}(\mathbf X) &= \mathbf Z_{L+1} \end{aligned}

维度关系： $\mathbf Z_i\in\mathbb{R}^{m\times n_i},\ \mathbf W_i\in\mathbb{R}^{n_i\times n_{i+1}}$ $Z_{i} \in R^{m \times n_{i}}, W_{i} \in R^{n_{i} \times n_{i + 1}}$
- Z被称为layer, activation, neuron, 是网络在不同阶段生成的中间特征
典型激活函数：ReLU, Sigmoid, Tanh

深度网络优势分析

观点	支持/反对	说明
生物相似性	❌	实际与大脑工作机制差异显著
电路效率	⚠️	理论优势难以实际验证
经验有效性	✅	固定参数量下表现更优

3.3 反向传播

梯度计算框架

优化目标： $\min_{\theta} \frac{1}{m}\sum_{i=1}^{m}\ell_{ce}\left(h_{\theta}(x^{(i)}), y^{(i)}\right)$ $min_{θ} \frac{1}{m} \sum_{i = 1}^{m} ℓ_{ce} (h_{θ} (x^{(i)}), y^{(i)})$
- 核心需求：计算 $\nabla_\theta\ell_{ce}(h_{\theta}(x^{(i)}), y^{(i)})$

通用反向传播算法

尽管用了简化, 但是计算梯度还是有些麻烦

推导过程

前向传播递推式: $Z_{i+1} = \sigma_i(Z_iW_i) \in \mathbb R^{m\times n_{i+1}}\quad (i=1,...,L)$

注意: 前面个的两层网络的最后一层没有激活函数, 和此处不相同

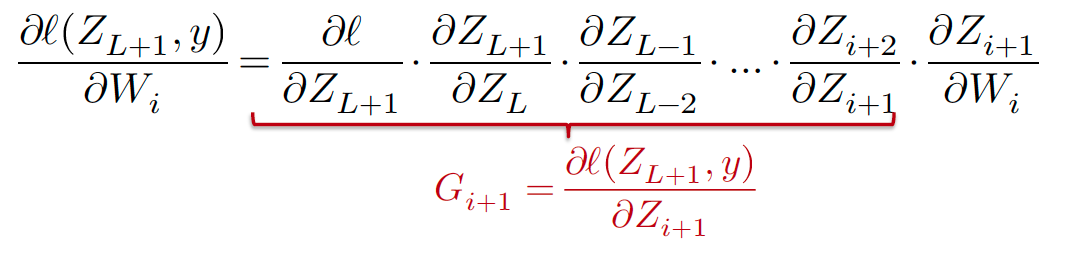

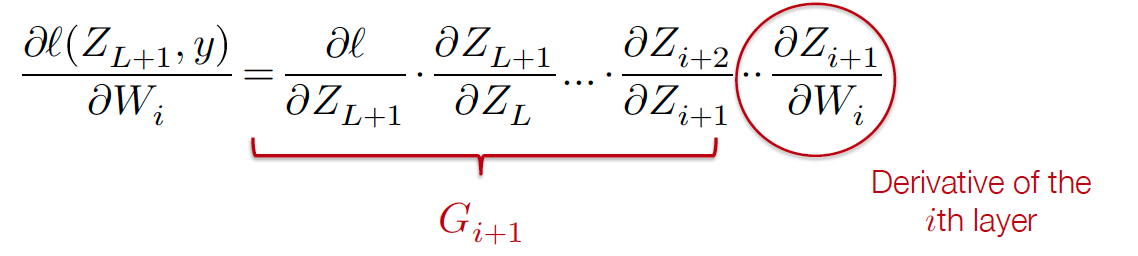

前向传播最终输出 $Z_{L+1}$ 损失函数对于 $W_{i}$ 的梯度, 由链式法则可得:

$G_{i}$ 为损失对中间输出 $Z_{i}$ 的导数可得

\begin{aligned} G_i &=G_{i+1}\cdot\frac{\partial Z_{i+1}}{\partial Z_i}=G_{i+1}\cdot\frac{\partial\sigma_i(Z_iW_i)}{\partial Z_iW_i}\cdot\frac{\partial Z_iW_i}{\partial Z_i}\\ &= \underbrace{G_{i+1}}_{m\times n_{i+1}}\cdot\underbrace{\sigma^{\prime}(Z_iW_i)}_{m\times n_{i+1}}\cdot \underbrace{W_i}_{n_{i}\times n_{i+1}}\\ G_{i}&=\frac{{\partial \ell(Z_{L+1}, y)}}{\partial Z_{i}}= \nabla_{Z_{i}}\ell(Z_{L+1}, y)\in \mathbb R^{m\times n_{i}}\\ \text{整理得:}\\ G_i &= (G_{i+1} \circ \sigma_i'(Z_iW_i)) W_i^T \\ \end{aligned}

回到参数 $W_{i}$ 的梯度更新:

\begin{aligned} \frac{\partial\ell(Z_{L+1},y)}{\partial W_i}&=G_{i+1}\cdot \frac{\partial Z_{i+1}}{\partial W_{i}}=G_{i+1}\cdot\frac{\partial\sigma_i(Z_iW_i)}{\partial Z_iW_i}\cdot\frac{\partial Z_iW_i}{\partial W_i}\\ &=\underbrace{G_{i+1}}_{m\times n_{i+1}}\cdot\underbrace{\sigma^{\prime}(Z_iW_i)}_{m\times n_{i+1}}\cdot \underbrace {Z_i}_{m\times n_{i}}\\ \Longrightarrow &\nabla_{W_i}\ell(Z_{L+1},y)=Z_i^T\left(G_{i+1}\circ\sigma^{\prime}(Z_iW_i)\right) \in \mathbb R^{n_i\times n_{i+1}} \end{aligned}

前向传播

\begin{aligned} Z_1 &= X \in \mathbb R^{m\times n} \\ Z_{i+1} &= \sigma_i(Z_iW_i) \in \mathbb R^{m\times n_{i+1}}\quad (i=1,...,L) \end{aligned}

反向传播

初始化梯度： $G_{L+1} = \nabla_{Z_{L+1}}\ell = S-I_y$
反向迭代： $G_i = (G_{i+1} \circ \sigma_i'(Z_iW_i)) W_i^T$
参数梯度计算： $\nabla_{W_i}\ell = Z_i^T(G_{i+1} \circ \sigma_i'(Z_iW_i))$

计算图视角

向量-雅可比积vector Jacobian product：核心计算单元 $\frac{\partial Z_{i+1}}{\partial W_i} = \sigma_i'(Z_iW_i) \cdot Z_i$
内存优化：缓存前向传播结果 $Z_i, W_i$

关键公式总结

公式类型	表达式
前向传播	$Z_{i+1} = \sigma_i(Z_iW_i)$
损失梯度	$G_{L+1} = S - I_y$
反向梯度	$G_i = (G_{i+1} \circ \sigma_i') W_i^T$
权重梯度	$\nabla_{W_i} = Z_i^T(G_{i+1} \circ \sigma_i')$

Lec4 自动微分

本讲内容分为两个主要部分：

不同微分方法的总体介绍
反向模式自动微分

4.0 微分在机器学习中的应用

每个机器学习算法都由三个不同的元素组成：

假设类： $h_\theta(x)$
损失函数： $l(h_\theta(x), y) = -h_y(x) + \log \sum_{j=1}^{k} \exp h_j(x)$
优化方法： $\theta := \theta - \frac{\alpha}{B} \sum_{i=1}^{B} \nabla_\theta \ell(h_\theta(x_i), y_i)$

计算损失函数对假设类参数的梯度是机器学习中最常见的操作。

4.1 手动微分

数值微分

基于定义的直接计算: $\frac{\partial f(\theta)}{\partial \theta_i} = \lim_{\epsilon \to 0} \frac{f(\theta + \epsilon e_i) - f(\theta)}{\epsilon}$ 更准确的数值近似方法:

$\frac{\partial f(\theta)}{\partial \theta_i} = \frac{f(\theta + \epsilon e_i) - f(\theta - \epsilon e_i)}{2\epsilon} + o(\epsilon^2)$

数值微分存在数值误差，计算效率较低(要计算两次f())。
但它是检验自动微分算法实现的有力工具，特别是在单元测试中。 数值梯度检查: 从单位球中选取 $\delta$ ，检验以下不变性：

$\delta^T \nabla_\theta f(\theta) = \frac{f(\theta + \epsilon\delta) - f(\theta - \epsilon\delta)}{2\epsilon} + o(\epsilon^2)$

符号微分

通过写下公式，利用和规则、积规则和链式法则推导梯度。

和规则： $\frac{\partial(f(\theta) + g(\theta))}{\partial \theta} = \frac{\partial f(\theta)}{\partial \theta} + \frac{\partial g(\theta)}{\partial \theta}$
积规则： $\frac{\partial(f(\theta)g(\theta))}{\partial \theta} = g(\theta)\frac{\partial f(\theta)}{\partial \theta} + f(\theta)\frac{\partial g(\theta)}{\partial \theta}$
链式法则： $\frac{\partial f(g(\theta))}{\partial \theta} = \frac{\partial f(g(\theta))}{\partial g(\theta)}\frac{\partial g(\theta)}{\partial \theta}$ 但简单地这样做可能导致计算浪费。对于函数 $f(\theta) = \prod_{i=1}^{n} \theta_i$ ，计算所有偏导数需要 $n(n-2)$ 次乘法操作，效率较低。

4.2 自动微分

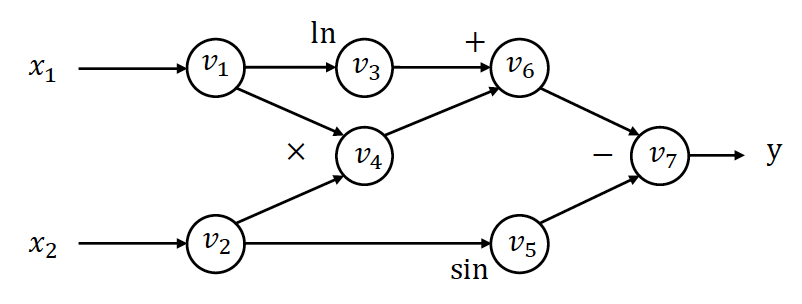

计算图

以函数 $y = f(x_1, x_2) = \ln(x_1) + x_1 x_2 - \sin(x_2)$ 为例：

前向计算轨迹

$v_1 = x_1 = 2$
$v_2 = x_2 = 5$
$v_3 = \ln(v_1) = \ln(2) = 0.693$
$v_4 = v_1 \times v_2 = 10$
$v_5 = \sin(v_2) = \sin(5) = -0.959$
$v_6 = v_3 + v_4 = 10.693$
$v_7 = v_6 - v_5 = 10.693 + 0.959 = 11.652$
$y = v_7 = 11.652$

前向模式自动微分 (Forward AD)

定义 $\dot{v}_i = \frac{\partial v_i}{\partial x_1}$ ，然后按照计算图的前向拓扑顺序迭代计算 $\dot{v}_i$ ：

前向 AD 轨迹:

$\dot{v}_1 =\frac{\partial v_1}{\partial x_1}=\frac{\partial x_1}{\partial x_1}= 1 \quad (v_{1}=x_{1})$
$\dot{v}_2 = 0$
$\dot{v}_3 =\frac{\partial v_{3}}{\partial x_{1}}=\frac{\partial \ln(v_{1})}{\partial x_{1}}=\frac{1}{v_{1}}\frac{\partial v_1}{\partial x_1}= \frac{\dot{v}_1}{v_1} = 0.5$
$\dot{v}_4 = \dot{v}_1 v_2 + \dot{v}_2 v_1 = 1 \times 5 + 0 \times 2 = 5$
$\dot{v}_5 = \dot{v}_2 \cos(v_2) = 0 \times \cos(5) = 0$
$\dot{v}_6 = \dot{v}_3 + \dot{v}_4 = 0.5 + 5 = 5.5$
$\dot{v}_7 = \dot{v}_6 - \dot{v}_5 = 5.5 - 0 = 5.5$ 最终得到 $\frac{\partial y}{\partial x_1} = \dot{v}_7 = 5.5$
本质上就是计算链式法则过程的中间结果

前向模式 AD 的局限性

对于函数 $f: \mathbb{R}^n \to \mathbb{R}^k$ ，我们需要 $n$ 次前向 AD 传递来获取相对于每个输入的梯度。在机器学习中，我们通常关注 $k = 1$ 但 $n$ 很大的情况，这使得前向模式 AD 效率低下。

反向模式自动微分 (Reverse AD)

定义伴随值adjoint $\bar{v}_i = \frac{\partial y}{\partial v_i}$ ，然后按照计算图的反向拓扑顺序迭代计算 $\bar{v}_i$ ：

伴随值就可以用来更新参数权重 $\omega \leftarrow \omega - \eta \cdot \overline{\omega}$

反向 AD 评估轨迹

$\bar{v}_7 = \frac{\partial y}{\partial v_7} = 1$
$\bar{v}_6 = \frac{\partial y}{\partial v_7} \cdot \frac{\partial v_7}{\partial v_6}= \bar{v}_7 \frac{\partial v_6-v_{5}}{\partial v_6} = \bar{v}_7 \times 1 = 1$
$\bar{v}_5 = \bar{v}_7 \frac{\partial v_7}{\partial v_5} = \bar{v}_7 \times -1 = -1$
$\bar{v}_4 = \bar{v}_6 \frac{\partial v_6}{\partial v_4} = \bar{v}_6 \times 1 = 1$
$\bar{v}_3 = \bar{v}_6 \frac{\partial v_6}{\partial v_3} = \bar{v}_6 \times 1 = 1$
$\bar{v}_2 = \bar{v}_5 \frac{\partial v_5}{\partial v_2} + \bar{v}_4 \frac{\partial v_4}{\partial v_2} = \bar{v}_5 \times \cos(v_2) + \bar{v}_4 \times v_1 = -0.284 + 2 = 1.716$
$\bar{v}_1 = \bar{v}_4 \frac{\partial v_4}{\partial v_1} + \bar{v}_3 \frac{\partial v_3}{\partial v_1} = \bar{v}_4 \times v_2 + \bar{v}_3 \frac{1}{v_1} = 5 + \frac{1}{2} = 5.5$

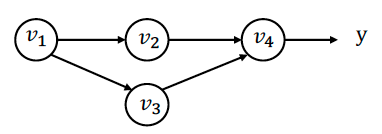

多路径情况的推导

当节点在多个路径中使用时（如 $v_1$ 在 $v_2$ 和 $v_3$ 路径中使用）：

$\bar{v}_1 = \frac{\partial y}{\partial v_1} = \frac{\partial f(v_2, v_3)}{\partial v_2}\frac{\partial v_2}{\partial v_1} + \frac{\partial f(v_2, v_3)}{\partial v_3}\frac{\partial v_3}{\partial v_1} = \bar{v}_2\frac{\partial v_2}{\partial v_1} + \bar{v}_3\frac{\partial v_3}{\partial v_1}$

定义"部分伴随值" $\overline{v_{i \to j}} = \bar{v}_j \frac{\partial v_j}{\partial v_i}$ 用于每对输入-输出节点，则：

$\bar{v}_i = \sum_{j \in next(i)} \overline{{v}_{i \to j}}$

$\bar{v}_{1}=\overline{v_{1\rightarrow 2}}+\overline{v_{1\rightarrow 3}}$ so, 我们可以分别计算下游节点->上游节点的多有部分伴随值，然后将它们相加, 然后得到上游变量的伴随值。

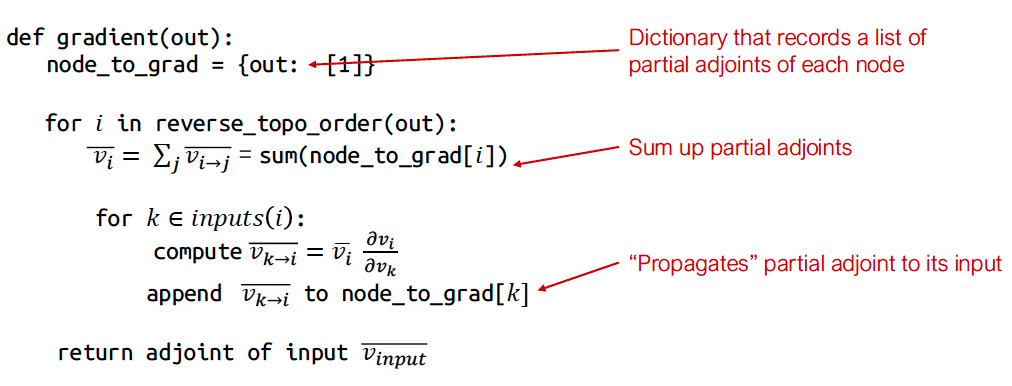

反向 AD 算法

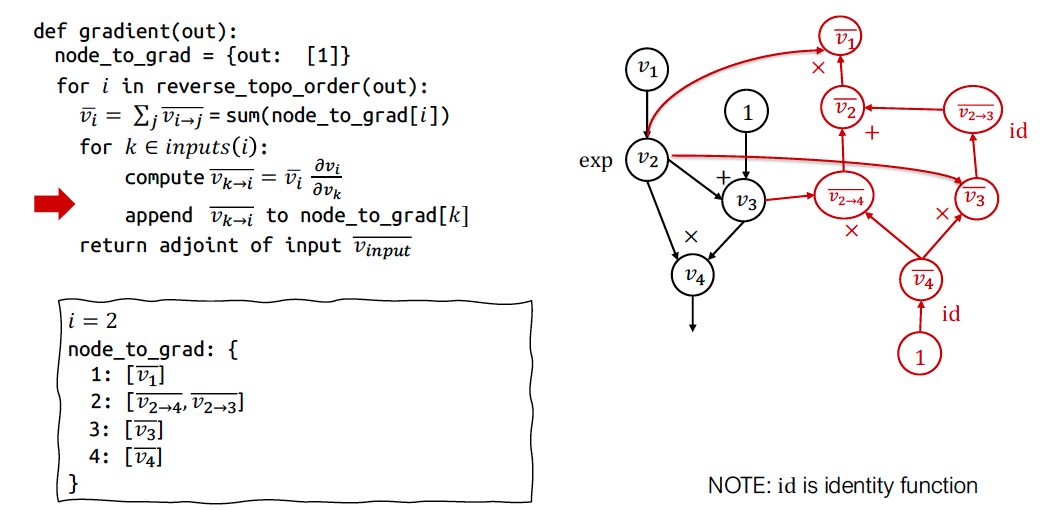

通过扩展计算图实现反向模式 AD

反向模式 AD 可以通过构建一个计算图来计算伴随值实现。这个过程中，我们扩展原始计算图(算法中的append Vktoj to node_to_grad[k])，添加用于计算伴随值的节点。

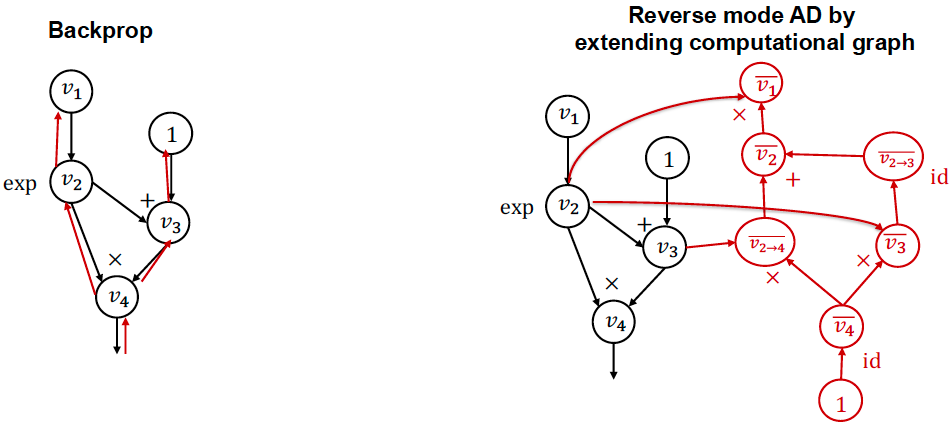

反向模式 AD 与反向传播的比较

反向传播：

在相同的前向图上运行反向操作
用于第一代深度学习框架（如 caffe, cuda-convnet）

扩展计算图的反向模式 AD：

为伴随值构造单独的图节点, 可以对反向传播过程进行专门的优化
用于现代深度学习框架

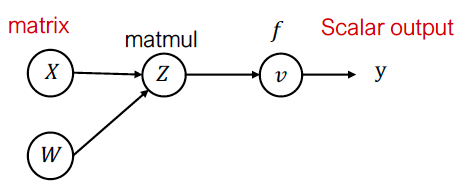

张量上的反向模式 AD

对于张量值，定义伴随张量 $\bar{Z}=\begin{bmatrix}\frac{\partial y}{\partial Z_{1,1}}&...&\frac{\partial y}{\partial Z_{1,n}}\\...&...&...\\\frac{\partial y}{\partial Z_{m,1}}&...&\frac{\partial y}{\partial Z_{m,n}}\end{bmatrix}$ 例如，对于矩阵乘法 $Z = XW$ ， $v = f(Z)$ ：

标量形式的反向评估： $\overline{X_{i,k}} = \sum_j \frac{\partial Z_{i,j}}{\partial X_{i,k}} \bar{Z}_{i,j} = \sum_j W_{k,j} \bar{Z}_{i,j}$

矩阵形式： $\bar{X} = \bar{Z}W^T$

梯度的梯度

反向模式 AD 的结果仍然是计算图。我们可以通过组合更多操作来进一步扩展该图，并在梯度上再次运行反向模式 AD。

数据结构上的反向模式 AD

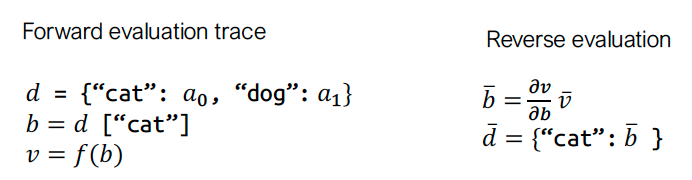

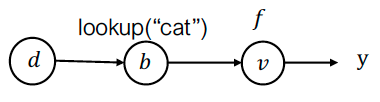

对于数据结构，我们也可以定义相应的伴随数据结构。例如，对于字典定义 $\hat{d}=\left\{ \text{"cat"}: \frac{\partial{y}}{\partial a_{0}}, \text{"dog"}: \frac{\partial{y}}{\partial a_{1}} \right\}$ ：

关键思想：定义与前向值相同数据类型的"伴随值"和伴随传播规则，然后应用相同的算法。

Lec6 全连接网络、优化与初始化

6.1 全连接网络（Fully Connected Networks）

多层感知机（MLP）的数学定义

L 层全连接网络（又称 MLP）的迭代公式： $z_{i+1} = \sigma_i(W_i^T z_i + b_i),\quad i = 1,\dots,L$ $h_\theta(x) \equiv z_{L+1},\quad z_1 \equiv x$

参数集： $\theta = \{W_{1:L}, b_{1:L}\}$
$\sigma_i(x)$ ：非线性激活函数，通常最后一层 $\sigma_L(x)=x$ 。

矩阵形式与广播（Broadcasting）

考虑到 batch 大小 $m$ 时的矩阵形式： $Z_{i+1} = \sigma_i(Z_i W_i + \mathbf{1}b_i^T)$

其中 $Z_i \in \mathbb{R}^{m\times n}$ ， $\mathbf{1}b_i^T \in \mathbb{R}^{m\times n}$ 。
实践中不真正构造 $\mathbf{1}b_i^T$ $1 b_{i}^{T}$ ，而是利用「广播」机制：
- 将 $n\times 1$ 向量 $b_i$ 按列复制 $p$ 次，不额外复制数据。
- 这样, 这个式子可以简写为 $Z_{i+1} = \sigma_i(Z_i W_i + b_i^T)$ (在矩阵加法时自动应用广播)

训练前必须回答的关键问题

如何选网络的宽度和深度？
如何优化目标函数？（SGD 是答案之一，但实践中常用改进版本）
如何初始化权重？
如何确保网络在多次迭代后仍易于训练？

这些问题会相互影响, 且没有特定的回答

但对于dl, 他们最终服务于场景, 之后会介绍一些基本原则

6.2 优化算法（Optimization）

梯度下降（Gradient Descent）

通用更新规则：

$\theta_{t+1} := \theta_t - \alpha \nabla_\theta f(\theta_t)$

$\alpha>0$ ：步长（学习率）, t: 迭代次数
局部最快下降方向，但大尺度可能出现震荡。

牛顿法（Newton’s Method）

利用 Hessian 矩阵 $H_t=\nabla_\theta^2 f(\theta_t) = \begin{bmatrix} \dfrac{\partial^2 f}{\partial \theta_1^2} & \dfrac{\partial^2 f}{\partial \theta_1 \partial \theta_2} & \cdots & \dfrac{\partial^2 f}{\partial \theta_1 \partial \theta_n} \\[1em] \dfrac{\partial^2 f}{\partial \theta_2 \partial \theta_1} & \dfrac{\partial^2 f}{\partial \theta_2^2} & \cdots & \dfrac{\partial^2 f}{\partial \theta_2 \partial \theta_n} \\[1em] \vdots & \vdots & \ddots & \vdots \\[1em] \dfrac{\partial^2 f}{\partial \theta_n \partial \theta_1} & \dfrac{\partial^2 f}{\partial \theta_n \partial \theta_2} & \cdots & \dfrac{\partial^2 f}{\partial \theta_n^2} \end{bmatrix}$ ：

\theta_{t+1} = \theta_t - \alpha H_t^{-1}\nabla_\theta f(\theta_t)

特点：

对二次函数一次迭代即可收敛（ $\alpha=1$ ）。
深度学习中不实用：① 求逆 Hessian 代价高；② 非凸时不一定好。

动量法（Momentum）

在梯度基础上引入动量：

\begin{aligned} u_{t+1} &= \beta u_t + (1-\beta)\nabla_\theta f(\theta_t) \\ \theta_{t+1} &= \theta_t - \alpha u_{t+1} \end{aligned}

$\beta$ ：动量系数, 通常 $0\leq \beta <1$ ，平滑更新方向，减少震荡。

\begin{aligned} u_{t+1} &= \beta u_t + (1-\beta)\nabla_\theta f(\theta_t) \\&= \beta u_{t} +\beta(1-\beta)\nabla_\theta f(\theta_{t-1}) + \beta^2(1-\beta)\nabla_\theta f(\theta_{t-2})+\dots \end{aligned}

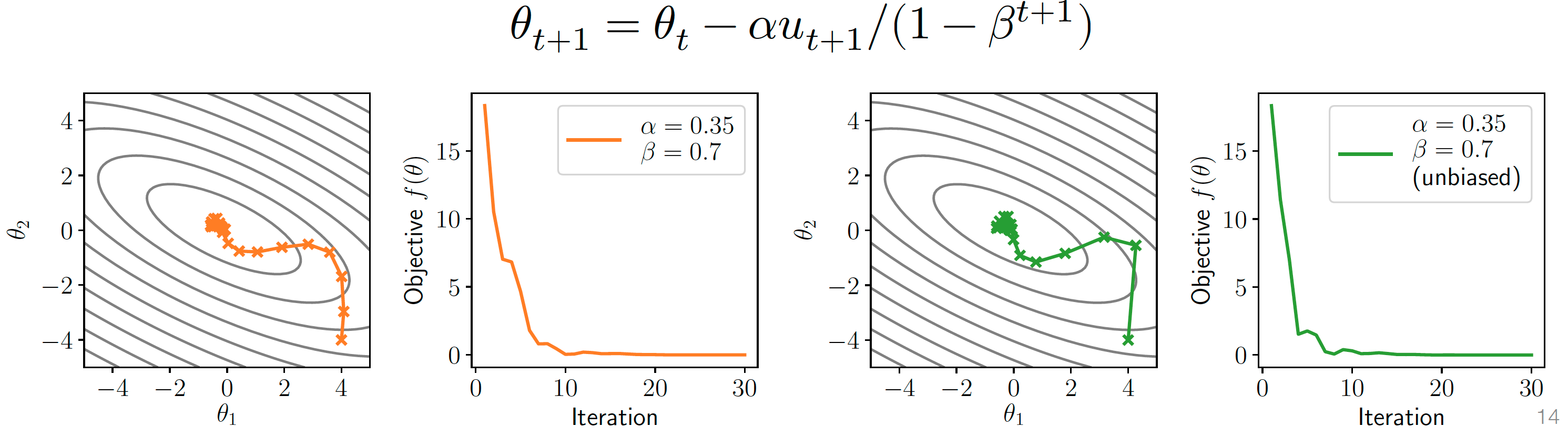

无偏修正（unbiased）： $\theta_{t+1} = \theta_t - \alpha \frac{u_{t+1}}{1-\beta^{t+1}}$
- 在训练的初期, 历史梯度不够大, 导致动量不够有效, 加上修正能够提高收敛速度
- (左: 修正前, 右: 修正后), 随着t增加, 分母趋近于1, 去除偏差

Nesterov 动量

「未来点」计算梯度：

\begin{aligned} u_{t+1} &= \beta u_t + (1-\beta)\nabla_\theta f(\theta_t - \alpha u_t)\\ \theta_{t+1} &= \theta_t - \alpha u_{t+1} \end{aligned}

Adam 优化器

结合动量 + 自适应学习率：

\begin{aligned} u_{t+1} &= \beta_1 u_t + (1-\beta_1)\nabla_\theta f(\theta_t)\\ v_{t+1} &= \beta_2 v_t + (1-\beta_2)(\nabla_\theta f(\theta_t))^{2(逐元素平方)} \\ \theta_{t+1} &= \theta_t - \alpha \frac{\hat u_{t+1}}{\sqrt{\hat v_{t+1}}+\varepsilon} \end{aligned}

$\hat u, \hat v$ ：偏差修正后的动量
实践中 Adam 几乎成为默认选择，但仍存在争议

随机梯度下降（SGD）

核心思想：用 mini-batch 估计梯度：

$\theta_{t+1} = \theta_t - \alpha \frac{1}{|B|}\sum_{i\in B}\nabla_\theta \ell(h_\theta(x_i),y_i)$

优点：计算快，噪声大但收敛好
重要提醒：
- 所有前述算法（Momentum、Adam、Newton 等）在实际中都使用随机版本
- 简单凸二次实验带来的直觉有限，必须在真实网络上大量实验

6.3 权重初始化（Initialization）

为什么不能初始化为 0？

\begin{aligned} &Z_{i+1}=\sigma_i(Z_iW_i)\\ &G_i=\left(G_{i+1}\circ\sigma_i^{\prime}\left(Z_iW_i\right)\right)W_i^T\end{aligned}

若 $W_i=0$ ，则：

前向： $Z_{i+1}=0$ ；
反向： $G_i=0$ ，导致 $\nabla_{W_i}\ell=0$ 。
结果：所有层陷入鞍点，无法学习。

随机初始化的影响

随机初始化, 以 $W_i \sim \mathcal{N}(0,\sigma^2 I)$ 为例：

方差 $\sigma^2$ 决定：
1. 前向激活的范数 $\|Z_i\|$ ；
2. 反向梯度的范数 $\|\nabla_{W_i}\ell\|$ 。

L_{2}范数: ||X||_{2}=\sqrt{ x_{1}^2+x_{2}^2\dots x_{n}^2 }

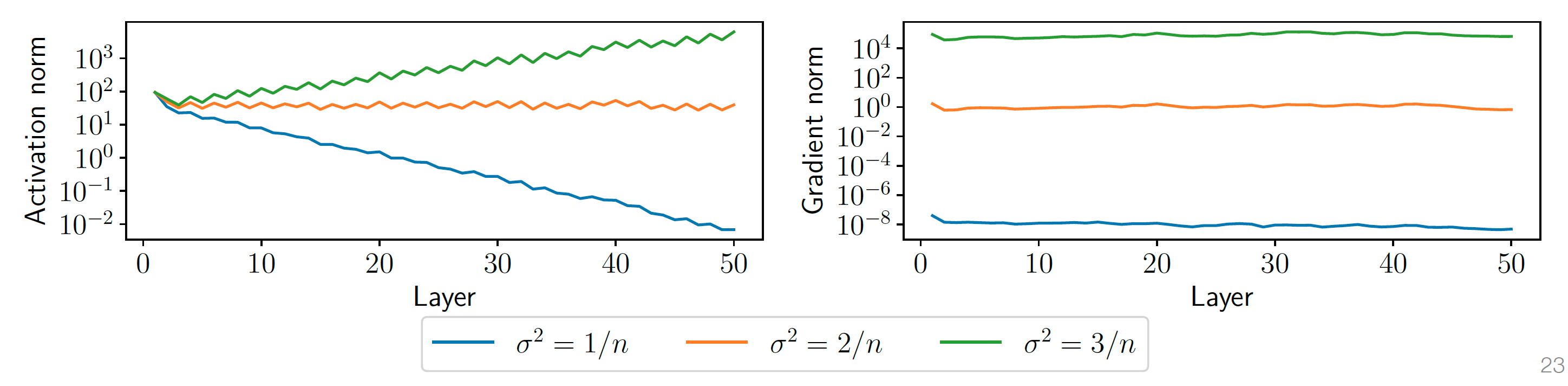

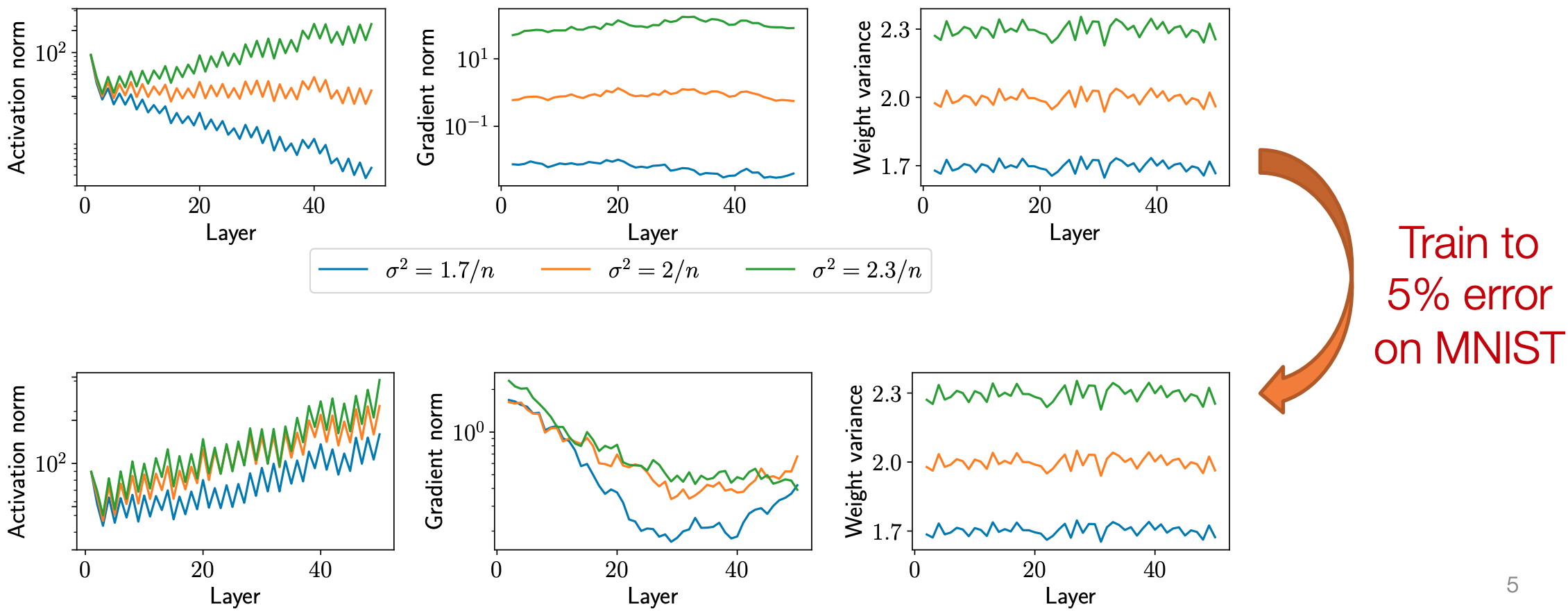

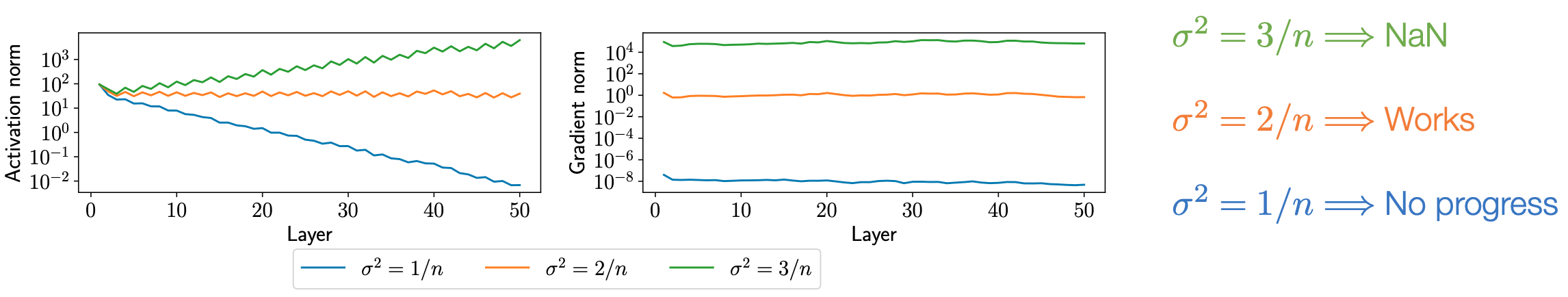

实验现象（50 层 ReLU，隐藏层 100 单元）：
- $\sigma^2=\frac{1}{n}$ ：梯度指数级消失；
- $\sigma^2=\frac{2}{n}$ ：近乎常数；
- $\sigma^2=\frac{3}{n}$ ：梯度爆炸。

权重移动并不大

经验观察：训练后权重距离初始点很近，不同初始化收敛到不同区域。
结论：初始化对最终性能影响巨大。

方差推导与 Kaiming 初始化

假设 $x\sim\mathcal{N}(0,1)$ ， $w\sim\mathcal{N}(0,\frac{1}{n})$ ，则：

$\begin{aligned}\mathbf{E}[x_iw_i]=\mathbf{E}[x_i]\mathbf{E}[w_i]=0,\quad&\mathrm{Var}[x_iw_i]=\mathbf{Var}[x_i]\mathbf{Var}[w_i]=1/n\end{aligned}$
$\mathbf{E}[w^T x]=0,\quad \mathbf{Var}(w^T x)=1$ 。
如果使用了线性激活层, $z_i \sim\mathcal{N}(0,1), W_i\sim\mathcal{N}(0,\frac{1}{n}I)$ , 则 $z_{i+1}=W_i^Tz_i\sim N(0,I)$

对 ReLU（约一半神经元置 0），需将方差放大 2 倍：

Kaiming 正态初始化： $W_i\sim\mathcal{N}(0,\frac{2}{n}I)$ 。

Kaiming 初始化的推导

在深度学习中，He 初始化（Kaiming 初始化）是一种针对 ReLU 激活函数 的权重初始化方法。它的核心目标是保持每一层的输出方差一致，从而避免梯度消失或爆炸问题。以下是推导过程的详细解释：

1. 基本设定

假设我们有一个全连接层（或卷积层），其输入为 $x^{(l-1)}$ ，权重矩阵为 $W \in \mathbb{R}^{n_{\text{out}} \times n_{\text{in}}}$ ，输出为：

y^{(l)} = x^{(l-1)} W^T

然后通过 ReLU 激活函数：

x^{(l)} = \max(y^{(l)}, 0)

我们的目标是初始化权重 $W$ ，使得每一层的输出方差 $\text{Var}[y^{(l)}]$ 与前一层的输入方差 $\text{Var}[y^{(l-1)}]$ 保持一致。

2. 方差推导

假设权重 $W_{i,j}$ 独立同分布，且输入 $x_j$ 的均值为 0，方差为 $\text{Var}[x_j] = \frac{1}{2} \text{Var}[y^{(l-1)}]$ （这是 ReLU 的特性）。
对于输出 $y_i$ ：

y_i = \sum_{j=1}^{n_{\text{in}}} x_j W_{i,j}

由于 $x_j$ 和 $W_{i,j}$ 独立，方差为：

\text{Var}[y_i] = \sum_{j=1}^{n_{\text{in}}} \text{Var}[x_j] \cdot \text{Var}[W_{i,j}] = n_{\text{in}} \cdot \text{Var}[x_j] \cdot \sigma^2

其中 $\sigma^2 = \text{Var}[W_{i,j}]$ 是权重的方差。

3. ReLU 对输入分布的影响

由于 $x^{(l-1)}$ 是 ReLU 的输出，即 $x^{(l-1)} = \max(y^{(l-2)}, 0)$ ，因此 $x_j$ 的分布是对称的（一半为 0，另一半为正数）。
此时， $x_j$ 的平方期望为：

\mathbb{E}[x_j^2] = \mathbb{E}[\text{ReLU}(y^{(l-1)})^2] = \frac{1}{2} \text{Var}[y^{(l-1)}]

（因为 ReLU 将负值设为 0，正值保留，导致平方期望变为原方差的一半。）

4. 保持方差一致的条件

为了使输出方差 $\text{Var}[y^{(l)}]$ 与输入方差 $\text{Var}[y^{(l-1)}]$ 一致，代入上式：

\text{Var}[y^{(l)}] = n_{\text{in}} \cdot \left( \frac{1}{2} \text{Var}[y^{(l-1)}] \right) \cdot \sigma^2

要求：

\text{Var}[y^{(l)}] = \text{Var}[y^{(l-1)}]

解得：

n_{\text{in}} \cdot \frac{1}{2} \sigma^2 = 1 \quad \Rightarrow \quad \sigma^2 = \frac{2}{n_{\text{in}}}

因此，权重 $W$ 应初始化为均值为 0、方差为 $\sigma^2 = \frac{2}{n_{\text{in}}}$ 的分布。

6.4 小结与后续

本节课覆盖：
- MLP 的数学与广播实现；
- 从 GD → Newton → Momentum → Nesterov → Adam 的优化演进；
- 随机梯度下降的核心地位；
- 初始化如何影响信号传播与最终解。
下节课将深入更多实践技巧与实验分析。

Lec7 神经网络库抽象

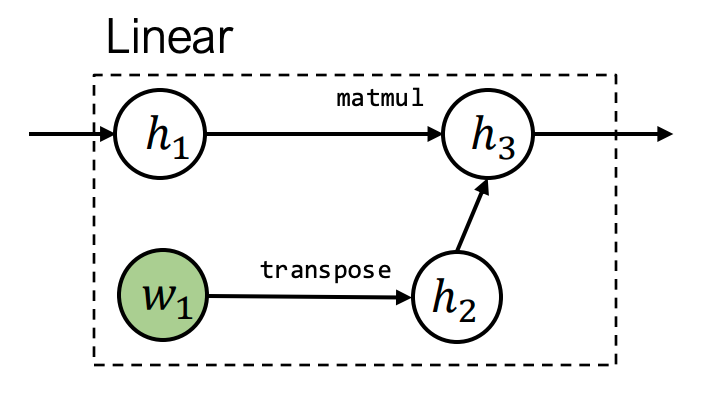

7.1 编程抽象（Programming Abstractions）

框架的编程抽象定义了实现、扩展和执行模型计算的通用方式。理解设计背后的思考过程有助于：

理解抽象设计的原因
学习设计新抽象的经验

案例研究（Case Studies）

因时间有限未深入研究的框架：Theano, Torch7, MXNet, Caffe2, Chainer, JAX...

三种核心抽象模式

1. 前向与反向层接口（Forward and backward layer interface）

代表框架：Caffe 1.0

class Layer:
    def forward(bottom, top):  # 前向计算
        pass
    def backward(top, propagate_down, bottom):  # 反向传播梯度
        pass

特点：显式定义前向计算和梯度计算操作
早期先驱：cuda-convnet（AlexNet框架）

2. 计算图与声明式编程（Computational graph and declarative programming）

代表框架：TensorFlow 1.0

import tensorflow as tf

v1 = tf.Variable()
v2 = tf.exp(v1)
v3 = v2 + 1
v4 = v2 * v3

sess = tf.Session()
value4 = sess.run(v4, feed_dict={v1: numpy.array([1])})

特点：先声明计算图 → 通过输入数据(sess.run)执行图
早期先驱：Theano 计算图定义和计算操作分离, 可以有更多的优化机会
假如计算的不是v4, 而是v3, v4 = v2 * v3j计算可以直接skip

3. 命令式自动微分（Imperative automatic differentiation）

代表框架：PyTorch (Needle)

import needle as ndl

v1 = ndl.Tensor([1])
v2 = ndl.exp(v1)
v3 = v2 + 1
v4 = v2 * v3

if v4.numpy() > 0.5:
    v5 = v4 * 2
else:
    v5 = v4
v5.backward()  # 即时反向传播

特点：动态构建计算图 + 支持Python控制流
早期先驱：Chainer

讨论（Discussions）

不同编程抽象的优缺点分析：

抽象类型	优点	缺点
前向/反向接口 (Caffe)	接口简单，控制明确	模块间耦合度高，扩展性受限
计算图 (TensorFlow)	支持跨设备优化，部署效率高	调试困难，控制流实现复杂
命令式自动微分 (PyTorch)	开发调试便捷，支持动态图	运行时计算, 导致优化机会较少

7.2 高级模块化库组件（High Level Modular Library Components）

机器学习核心元素（Elements of Machine Learning）

假设类（Hypothesis Class）： $h_θ(x)$
损失函数（Loss Function）： $l(h_θ(x),y)=−h_y(x)+log∑_{j=1}^k exp(h_j(x))$
优化方法（Optimization Method）： $θ:=θ−\fracαB∑_{i=1}^B ∇_θ \ell(h_θ(x(i)),y(i))$

关键问题：如何将上述元素转化为代码中的模块化组件？

深度学习的模块化本质

深度学习模型本质是模块的组合（如多层残差网络）：

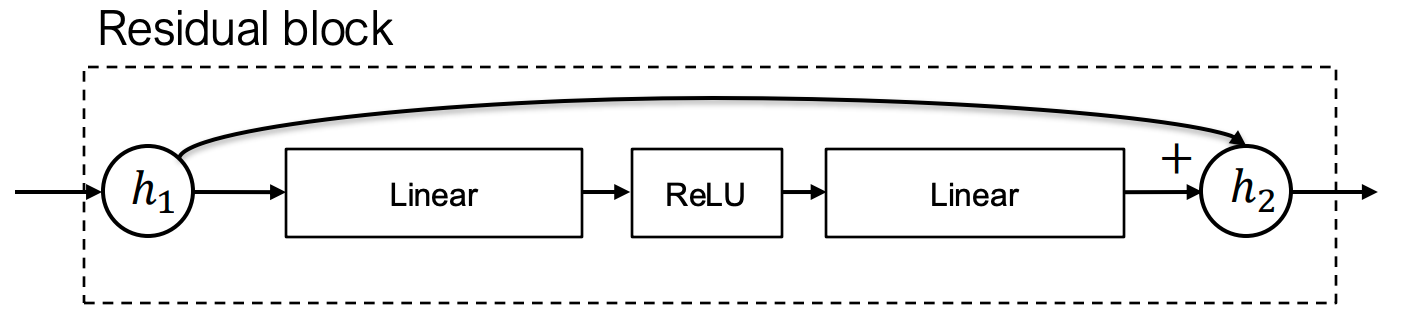

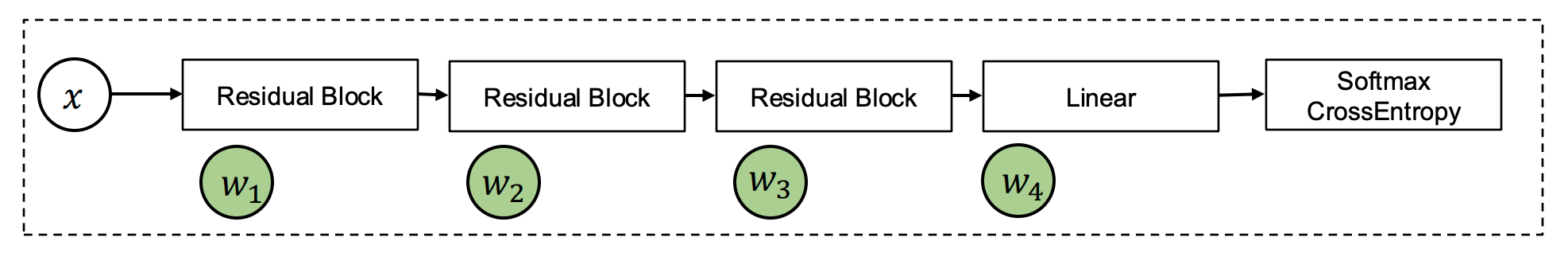

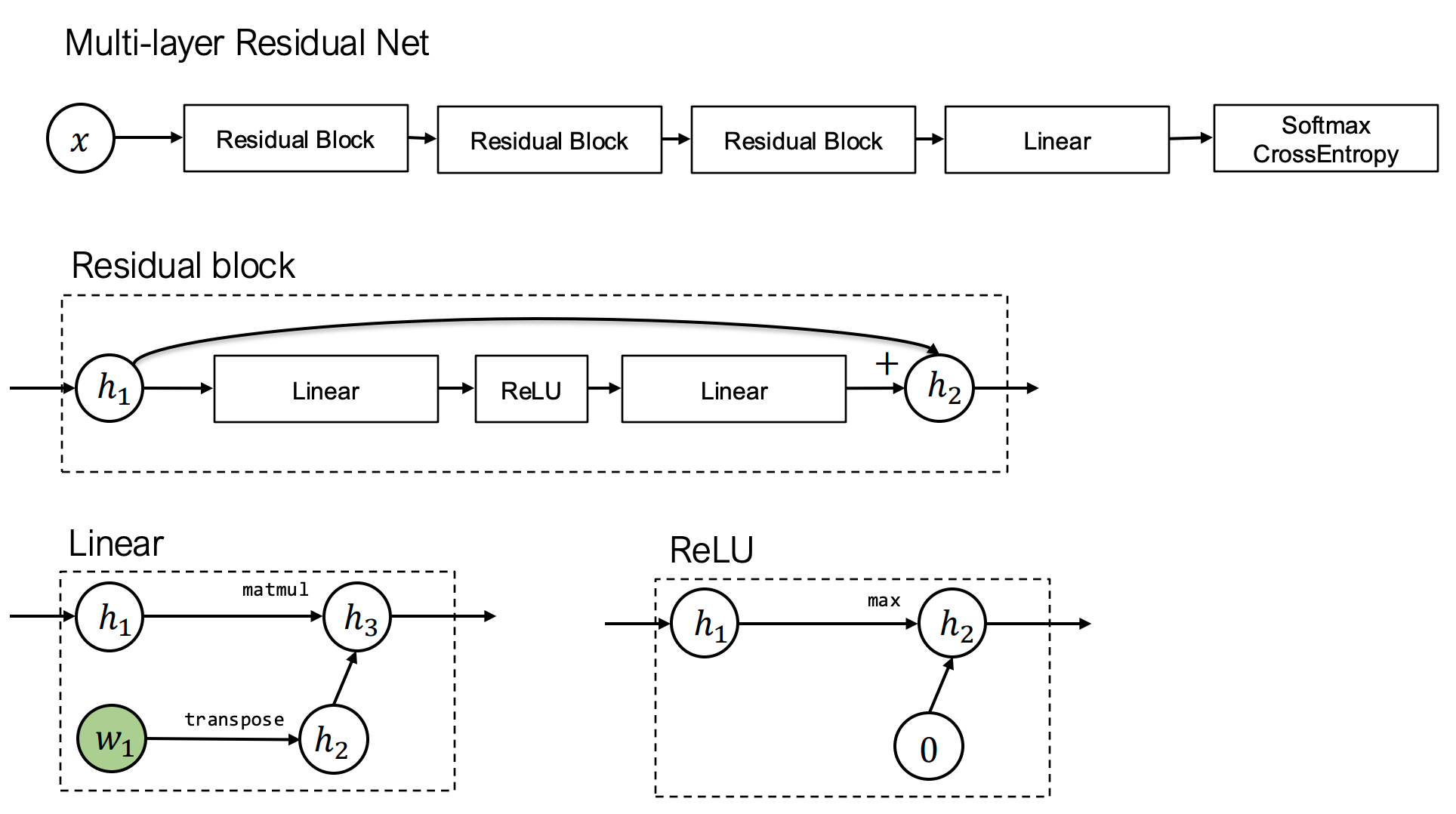

残差连接结构示意图（摘自ResNet论文）

上图的每一个方框都可以视为一个模块

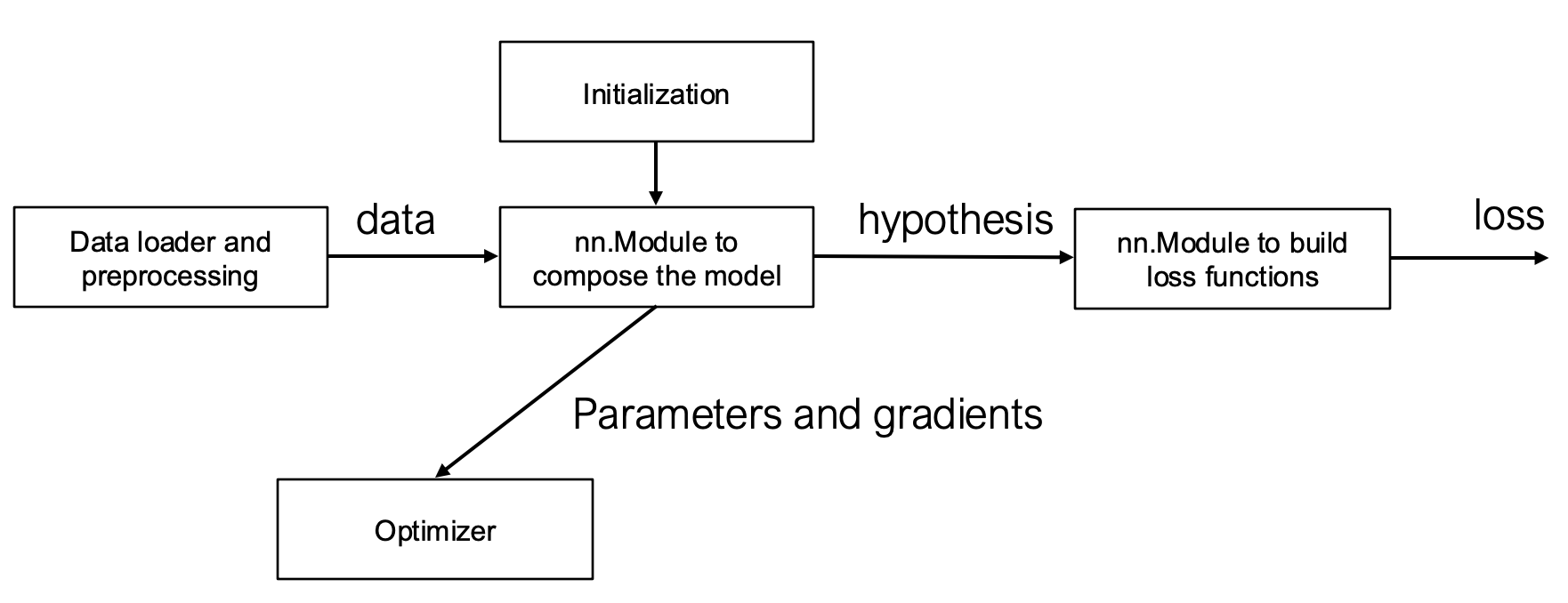

模块化组件设计

1. `nn.Module`：组合模块

核心功能：tensor in → tensor out
关键要素：
- 给定输入计算输出
- 获取（可训练）参数列表
- 参数初始化方法
代码示例：

class Linear(Module):
 def __init__(self, in_features, out_features):
  self.weight = Parameter(...)  # 可训练参数
  self.bias = Parameter(...)
 def forward(self, X):
  return X @ self.weight + self.bias

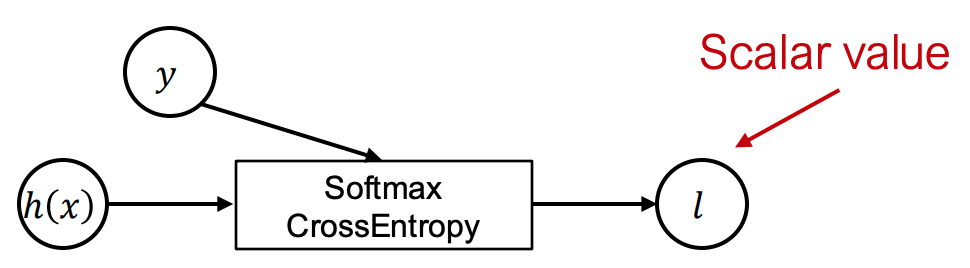

2. 损失函数：特殊模块

特性：张量输入 → 标量输出
- 例如交叉熵损失： $l(h_\theta(x),y)=−h_y(x)+log∑_{j=1}^k exp(h_j(x))$
扩展问题：
- 如何组合多目标函数？
- 训练完成后推理阶段的行为？

3. 优化器（Optimizer）

功能：根据模型权重执行优化步骤
状态管理：跟踪辅助状态（如动量）
常见优化器：
- SGD： $w_i←w_i−αg_i$
- SGD with momentum： $\begin{aligned}u_i&←βu_i+(1−β)g_i\\w_i&←w_i−αu_i\end{aligned}$
- Adam： $\begin{aligned}u_i&←β_1u_i+(1−β_1)g_i\\v_i&←β_2v_i+(1−β_2)g_i^2\\w_i&←w_i−αu_i/(v_i^{1/2}+ϵ)\end{aligned}$

4. 正则化与优化器

实现方式：
- 作为损失函数的一部分（如L2正则项）
- 直接整合到优化器更新中
- 例：带权重衰减的SGD $w_i←(1−αλ)w_i−αg_i$

5. 参数初始化（Initialization）

策略依赖：模块类型和参数种类
常见方法：
- 权重（weights）：均匀分布（幅度取决于输入/输出维度）
- 偏置（bias）：零初始化
- 方差累加项：初始化为1
执行时机：在nn.Module构建阶段完成

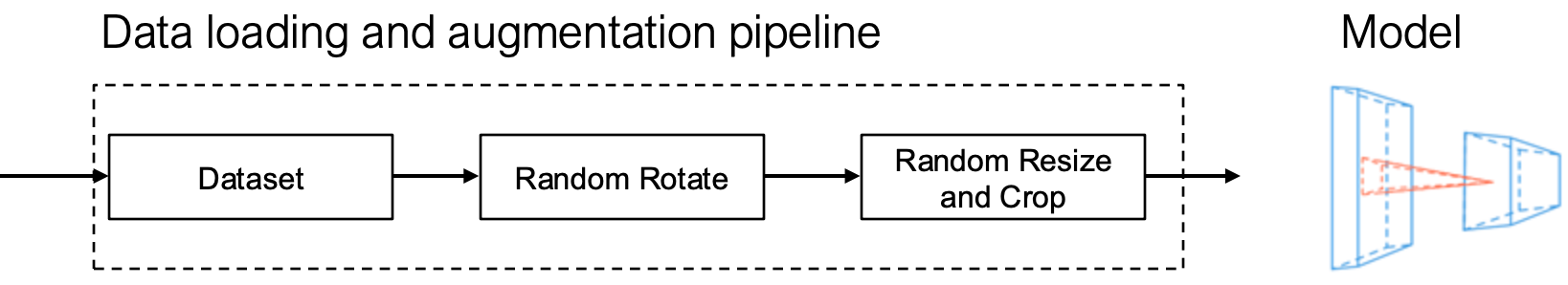

6. 数据加载与预处理（Data Loader and Preprocessing）

流程：
- 经常通过混洗(shuffle)和变化进行输入的预处理
重要性：数据增强对深度学习模型预测精度提升有显著贡献
特性：数据管道本身具有组合性

讨论（Discussions）

其他可能的模块化组件示例：

学习率调度器（Learning Rate Scheduler）
梯度裁剪模块（Gradient Clipping）
自定义激活函数（如Swish, GELU）
分布式训练通信原语

Revisit Programming Abstraction

分层抽象设计

以PyTorch（Needle）为例：

底层：张量计算图抽象（处理自动微分）
高层：模块化组合抽象（如nn.Module）

对比早期框架（Caffe 1.0）

class Layer:
    def forward(bottom, top): ...
    def backward(top, propagate_down, bottom): ...

局限：将梯度计算与模块组合紧密耦合

Lec9 深度学习系统：归一化与正则化

9.1 引言

本讲主要讨论深度学习中的两个关键技术：归一化（Normalization） 和 正则化（Regularization），以及它们与优化、初始化之间的相互作用。

归一化：用于稳定和加速训练过程，通过调整层间激活值的分布。
正则化：用于防止过拟合，提升模型在测试集上的泛化能力。
三者（优化、初始化、归一化、正则化）之间存在复杂而深刻的交互关系。

9.2 初始化与优化的交互

问题提出：假设我们初始化权重为 $W_i \sim \mathcal{N}(0, \frac{c}{n})$ ，其中对于 ReLU 网络通常选择 $c = 2$ 。那么是否在几次优化迭代后，权重的尺度就会“自动修正”？

答案：不会！

如果初始化不当，深层网络即使使用标准 SGD 也无法成功训练。
更根本的问题是：即使训练成功，初始化时的尺度效应在整个训练过程中仍然持续存在
- 图中, 训练后不同方差的激活值和梯度趋近, 但是权重的分布与训练前变化相差不大

实验观察： 图1：不同初始化方差对激活值和梯度的影响（50层网络）

初始化方差	激活值范数（Activation Norm）	梯度范数（Gradient Norm）	训练结果
$\sigma^2 = \frac{3}{n}$	随层数指数增长（>10³）	极小（~10⁻⁸）	溢出（NaN）
$\sigma^2 = \frac{2}{n}$	稳定在 ~1	保持稳定	✅ 成功训练
$\sigma^2 = \frac{1}{n}$	指数衰减（<10⁻²）	快速消失	❌ 无进展

结论：初始化严重影响训练动态，且其影响贯穿整个训练过程。

9.3 归一化（Normalization）

动机

初始化的影响难以在训练中“自我修复”。
深度网络中每一“层”可以是任意计算操作。
解决方案：引入额外的层，显式地“修复”每层激活值的分布。

9.3.1 层归一化（Layer Normalization）

定义：对每一层的激活值进行归一化，使其均值为 0，方差为 1。设第 $i$ 层输出为：

\hat{z}_{i+1} = \sigma_i(W_i^T z_i + b_i)

hat表示这是归一化前的值则层归一化定义为：

z_{i+1} = \frac{\hat{z}_{i+1} - \mathbb{E}[\hat{z}_{i+1}]}{\sqrt{\mathrm{Var}[\hat{z}_{i+1}] + \varepsilon}}

$\mathbb E$ 是均值, $\mathbb E[\hat{z}_{i+1}]=\frac{1}{n}\sum_{j=1}^n(\hat{z}_{i+1})_{j}$
$\varepsilon$ 是一个小常数，防止除零

常见扩展：通常还会加入可学习的缩放和平移参数：

z_{i+1} = \gamma \cdot \frac{\hat{z}_{i+1} - \mu}{\sqrt{\sigma^2 + \varepsilon}} + \beta

其中 $\gamma, \beta$ 是可学习的标量参数。

9.3.2 层归一化效果

图2：层归一化前后对比

指标	归一化前（ $\sigma^2 = 1.7/n, 2/n, 2.3/n$ ）	归一化后
激活值范数	随层数变化剧烈（1.7 → 2.3）	统一为 ~1
梯度范数	差异明显	更加稳定
权重方差	初始差异保留	影响减弱

结论：层归一化有效“修复”了激活值的范数问题。

实际表现：

在标准全连接网络（FCN, 或者多层感知机MLP）中，较难训练到较低损失。
原因：不同样本之间的相对激活范数可能包含有用的判别信息，而 LayerNorm 抹平了这些差异。

9.3.3 批归一化（Batch Normalization）

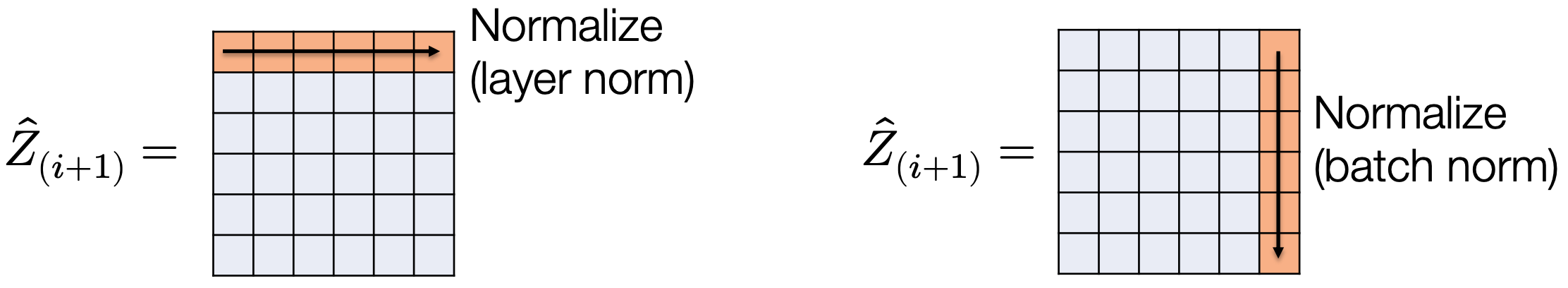

核心思想：从“按行归一化”（LayerNorm）转向“按列归一化”——即在小批量（minibatch）维度上对每个特征进行归一化。

设激活矩阵为：

\hat{Z}_{i+1} = \sigma_i(Z_i W_i + b_i)

其中每行对应一个样本，每列对应一个特征。

批归一化对每一列（即每个特征）在 minibatch 上计算均值和方差，并进行归一化：

(\hat{z}_{i+1})_j = \frac{(z_{i+1})_j - \mu_j}{\sqrt{\sigma_j^2 + \varepsilon}}, \quad \text{其中 } \mu_j = \frac{1}{m}\sum_{k=1}^m (z_{i+1}^{(k)})_j, \quad \sigma_j^2 = \frac{1}{m}\sum_{k=1}^m ((z_{i+1}^{(k)})_j - \mu_j)^2

m为每个batch的样本数同样可加入可学习参数 $\gamma, \beta$ 。

9.3.4 小批量依赖性（Minibatch Dependence）

问题：BatchNorm 使得每个样本的输出依赖于整个 minibatch，这在测试(推理)时不可接受, 因为batch size可能为1
解决方案：
- 在训练时维护每个特征的运行平均（running average） 的均值 $\hat{\mu}_{i+1}$ 和方差 $\hat{\sigma}^2_{i+1}$ 。
- 测试时使用这些统计量进行归一化：

(z_{i+1})_j = \frac{(\hat{z}_{i+1})_j - (\hat{\mu}_{i+1})_j}{\sqrt{(\hat{\sigma}^2_{i+1})_j + \varepsilon}}

9.4 正则化（Regularization）

背景

深度网络通常是过参数化（overparameterized） 的：参数数量远超训练样本数。
传统机器学习理论认为这会导致严重过拟合overfit。
然而实践中，许多深度网络泛化良好，但并非总是如此（大模型仍可能过拟合）。

9.4.1 正则化的定义与分类

正则化：限制函数类的复杂度，以提升泛化能力。

分为两类：

隐式正则化（Implicit Regularization）：
- 来自优化算法（如 SGD）或网络结构本身。
- 例如：我们并非在“所有神经网络”空间中搜索，而是在 SGD + 初始化所能到达的子空间中搜索。
显式正则化（Explicit Regularization）：
- 显式修改网络或训练过程以限制复杂度。
- 例如： $\ell_2$ 正则化、out。

9.4.2 $\ell_2$ 正则化（Weight Decay）

使用 $\ell_2$ 正则化的目标函数：

\min_{W_{1:L}} \frac{1}{m} \sum_{i=1}^m \ell(h_{W_{1:L}}(x_i), y_i) + \frac{\lambda}{2} \sum_{i=1}^L \|W_i\|_F^2

F-范数: $||W||_{F} = \sqrt{ \sum_{i=1}^m\sum_{j=1}^nw_{ij}^2 }$ , 类似向量的L2范数梯度下降更新规则：

W_i \leftarrow W_i - \alpha \nabla_{W_i} \ell - \alpha \lambda W_i = (1 - \alpha \lambda) W_i - \alpha \nabla_{W_i} \ell

即：每步先将权重乘以 $(1 - \alpha \lambda)$ （衰减），再进行梯度更新。

9.4.3 $\ell_2$ 正则化的局限性

尽管 $\ell_2$ 正则化在深度学习中广泛使用（常称为“weight decay”），但其有效性存疑。
问题：在深度网络中，参数大小可能不是复杂度的良好代理。
如前所示，不同初始化导致的参数尺度差异在整个训练中持续存在，而 $\ell_2$ 正则化可能无法有效控制真正的“复杂度”。

9.4.4 Dropout

Dropout方法：在训练时，以概率 $p$ 随机将某些激活值置零。

设：

\hat{z}_{i+1} = \sigma_i(W_i^T z_i + b_i)

Dropout 操作：

z_{i+1,j} = \begin{cases} \frac{\hat{z}_{i+1,j}}{1 - p}, & \text{以概率 } 1 - p \\ 0, & \text{以概率 } p \end{cases}

注意：训练时除以 $1-p$ 以保持期望值不变；测试时不使用 Dropout，直接使用原始激活值。

直观解释：

常被解释为“增强鲁棒性”或“防止共适应”。
但为何有效？为何测试时不使用？

9.4.5 Dropout 作为随机近似

Dropout 可类比于 SGD 的随机性：

SGD：从完整损失中采样 minibatch 近似梯度：
$\frac{1}{m}\sum_{i=1}^m \ell(h(x_i), y_i) \Rightarrow \frac{1}{|B|}\sum_{i \in B} \ell(h(x_i), y_i)$
Dropout：对输入特征进行随机子集采样：
$z_{i+1} = \sigma_i\left( \sum_{j=1}^n W_{:,j} z_i^{(j)} \right) \Rightarrow z_{i+1} = \sigma_i\left( \sum_{j \in P} \frac{W_{:,j} z_i^{(j)}}{1 - p} \right)$
其中 $P$ 是以概率 $1-p$ 采样的特征子集。

类比：Dropout 在特征空间引入随机性，类似 SGD 在数据空间引入随机性。

9.5 各因素的交互作用

设计选择众多：

优化器选择（学习率、动量等）
权重初始化
归一化层（BatchNorm, LayerNorm 等）
正则化方法（Dropout, weight decay）
其他技巧：残差连接、学习率调度等

感受：深度学习实践看似像是“在大量 GPU 上随机试错”。

BatchNorm 的反思（Ali Rahimi 演讲引用）

“我们对 BatchNorm 的理解是：它有效，因为它减少了‘内部协变量偏移（internal covariate shift）’。
但你难道不想知道：
为什么减少内部协变量偏移能加速梯度下降？
有没有定理或实验证据？
什么是内部协变量偏移？
有没有明确定义？”
—— Ali Rahimi（NeurIPS 2017 时间检验奖演讲）

启示：当前许多深度学习技术仍缺乏坚实的理论基础，更多依赖经验。

BatchNorm 的其他观察

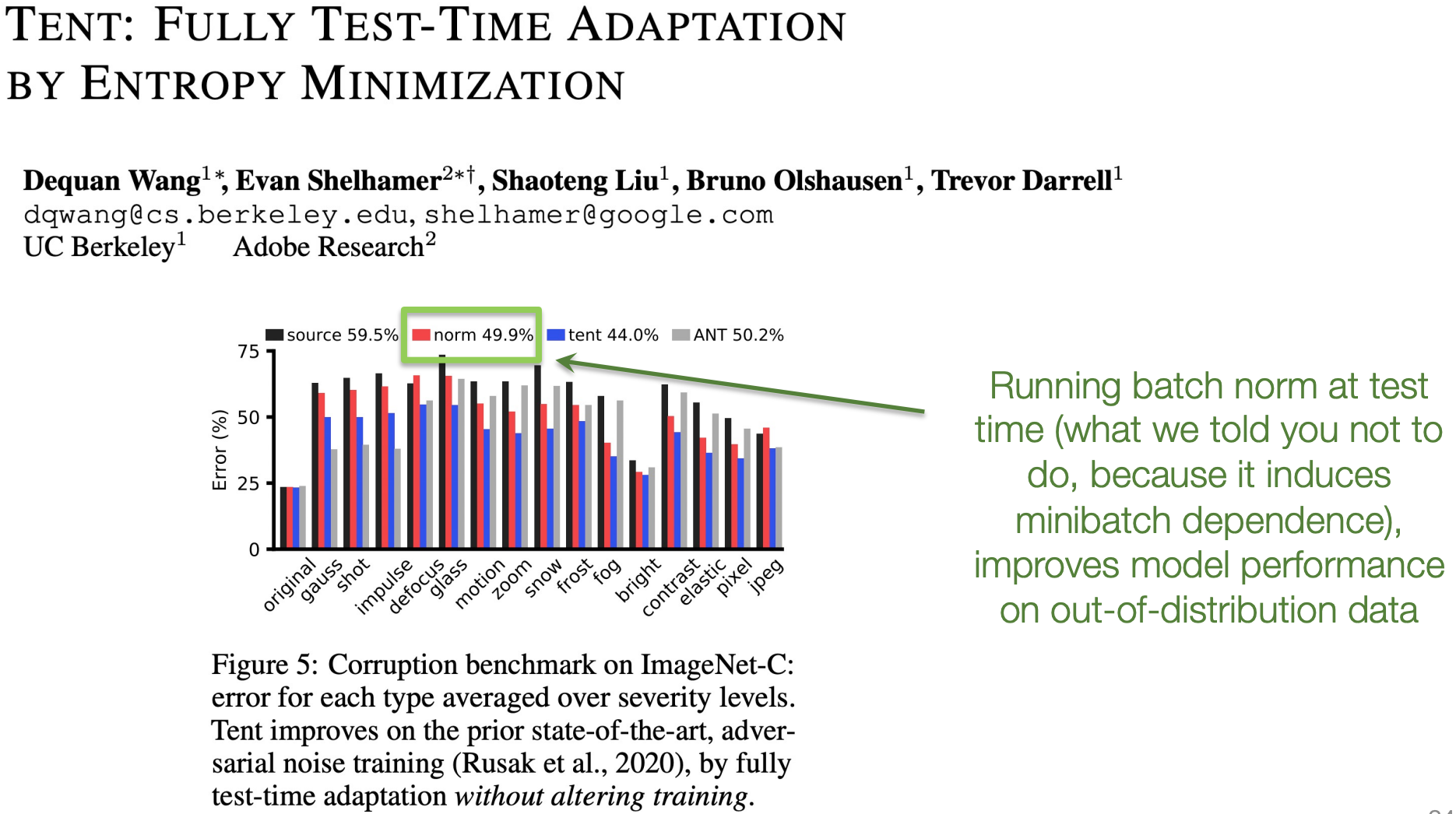

反常现象：在测试时使用当前 minibatch 的统计量（即“运行 BatchNorm”），反而能提升模型在分布外（out-of-distribution）数据上的性能。
这与我们“应使用运行平均”的常规做法相悖，说明 BatchNorm 的机制仍不完全清楚。

9.8 总结与启示

不要误解：深度学习并非全是“随机黑科技”，已有大量优秀的实验研究。
现实：我们尚未完全理解各种经验技巧（如 BatchNorm、Dropout、初始化等）如何工作以及如何相互作用。
好消息：在许多情况下，不同的架构和方法组合往往能达到相似的良好性能。
因此，设计模型时可尝试多种路径，不必拘泥于单一“最佳实践”。

Lec10 卷积网络 (Convolutional Networks)

10.1 深度网络中的卷积算子 (Convolutional operators in deep networks)

全连接网络 (fully connected networks) 的问题

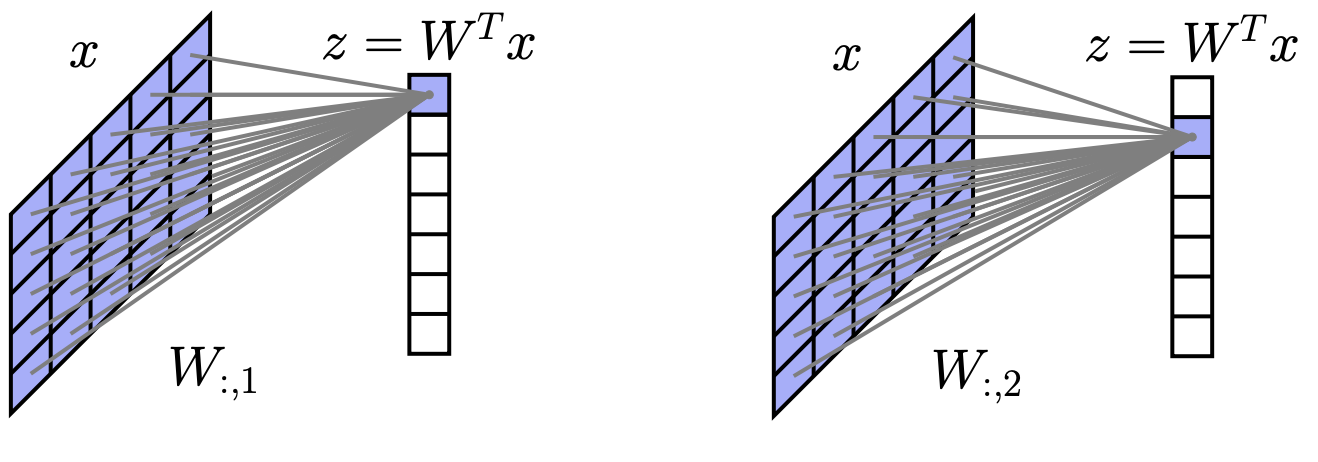

到目前为止，我们考虑的网络都是将输入图像视为向量

这在我们试图处理更大图像时会产生一个严重的问题：

一个 $256 \times 256$ 的 RGB 图像是约 20 万维的输入
将其映射到一个 1000 维的隐藏向量需要 2 亿个参数 (仅单层)

此外，这种方式没有捕捉到我们期望在图像中存在的任何“直观”的不变性 (invariances)

例如，将图像平移一个像素会导致下一层输出完全不同

卷积如何“简化”深度网络

卷积结合了两种非常适合处理图像的思想

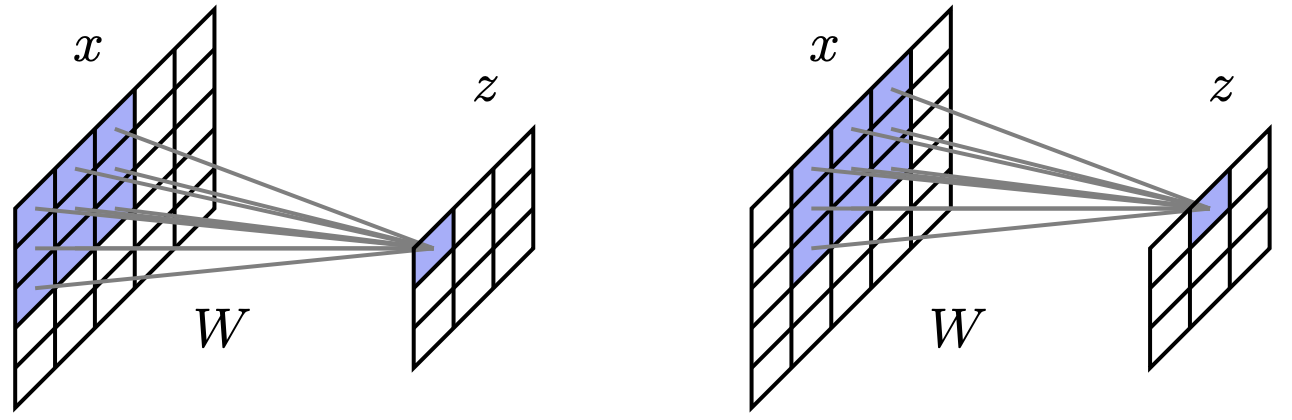

要求层与层之间的激活仅在“局部” (local) 发生，并将隐藏层本身也视为空间图像
在所有空间位置上共享权重 (share weights)

卷积的优势

大幅减少参数数量
- 一个 $256 \times 256$ $256 \times 256$ 的灰度图输入到一个 $256 \times 256$ $256 \times 256$ 的单通道隐藏层：
  - 在全连接网络中需要 40 亿个参数
  - 在一个 $3 \times 3$ 的卷积中只需要 9 个参数
捕捉（部分）“自然”的不变性
- 将输入图像向右平移一个像素，会使隐藏单元的“图像”也相应平移

卷积详解

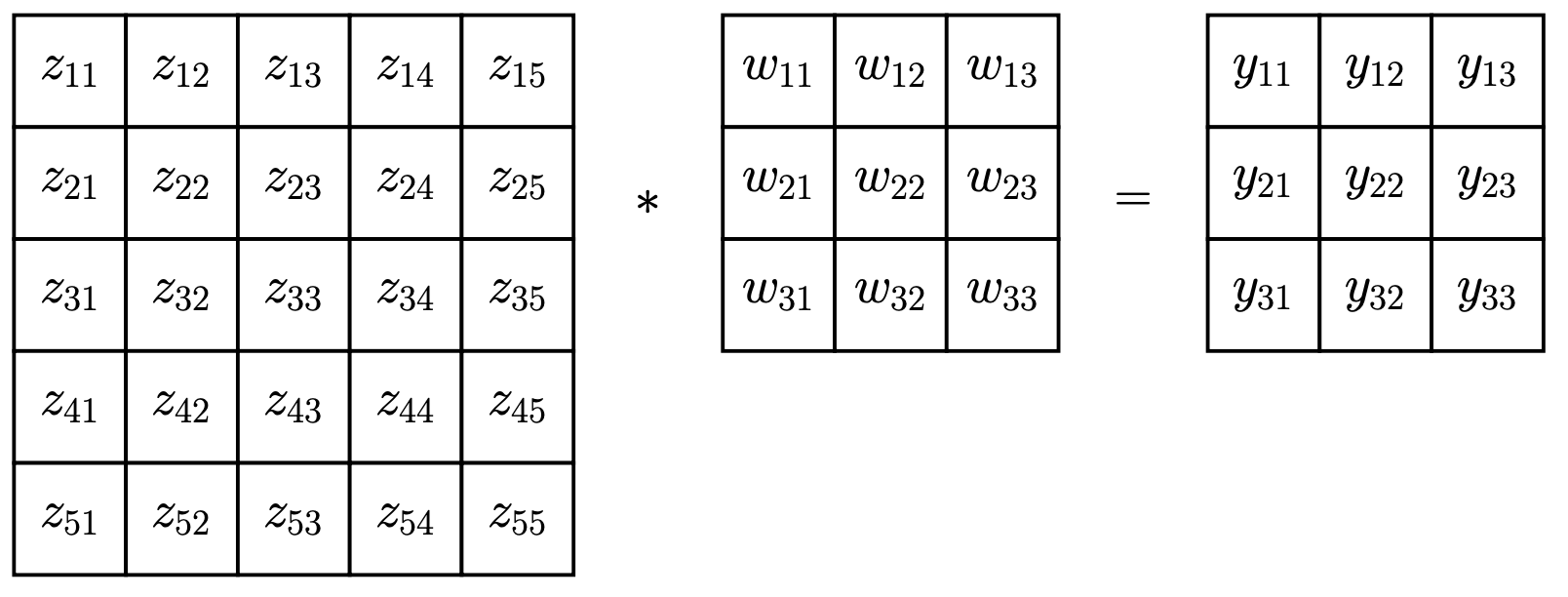

卷积是许多计算机视觉和图像处理算法中的一个基本操作其思想是“滑动”一个 $k \times k$ 的权重矩阵 $w$ (称为 filter 或 kernel) 在图像上，以生成一个新的图像，记为 $y = z * w$

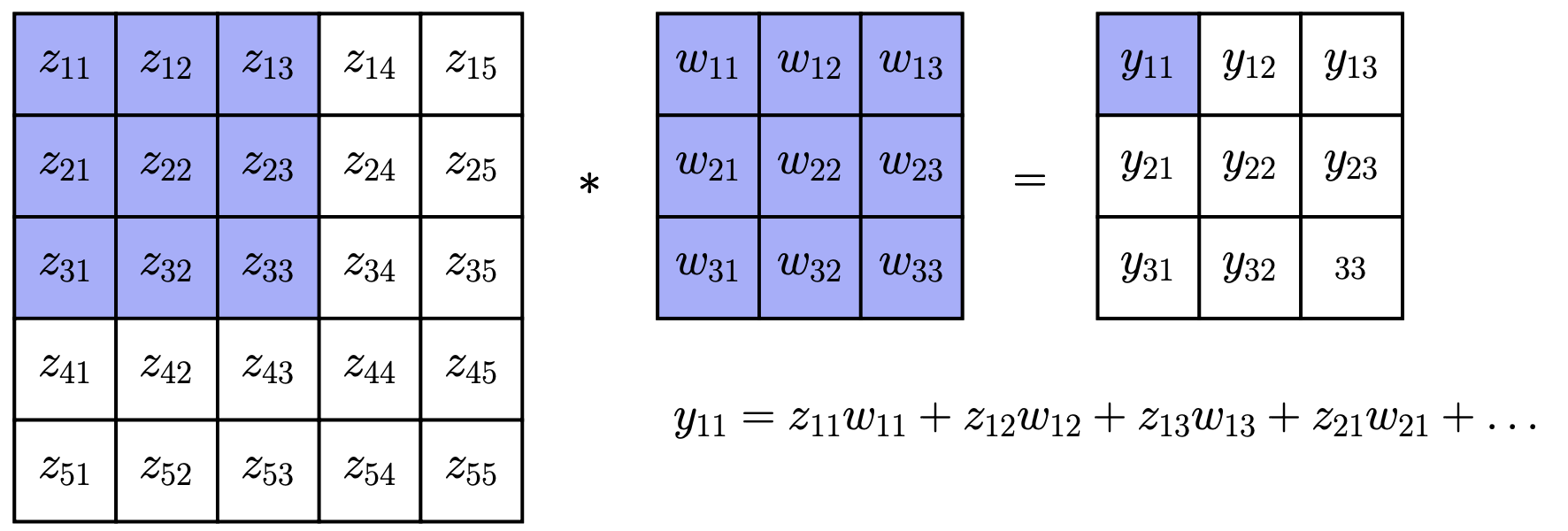

计算过程示例:

计算输出 $y_{11}$ : $y_{11} = z_{11}w_{11} + z_{12}w_{12} + z_{13}w_{13} + z_{21}w_{21} + \dots$
计算输出 $y_{12}$ : $y_{12} = z_{12}w_{11} + z_{13}w_{12} + z_{14}w_{13} + z_{22}w_{21} + \dots$
计算输出 $y_{13}$ : $y_{13} = z_{13}w_{11} + z_{14}w_{12} + z_{15}w_{13} + z_{23}w_{21} + \dots$
计算输出 $y_{21}$ : $y_{21} = z_{21}w_{11} + z_{22}w_{12} + z_{23}w_{13} + z_{31}w_{21} + \dots$
计算输出 $y_{22}$ : $y_{22} = z_{22}w_{11} + z_{23}w_{12} + z_{24}w_{13} + z_{32}w_{21} + \dots$
计算输出 $y_{23}$ : $y_{23} = z_{23}w_{11} + z_{24}w_{12} + z_{25}w_{13} + z_{33}w_{21} + \dots$

图像处理中的卷积

卷积（通常使用预设定的 filter）是许多计算机视觉应用中的常见操作；卷积网络只是转向了学习这些 filter

深度网络中的卷积

深度网络中的卷积几乎总是多通道卷积 (multi-channel convolutions)：将多通道（例如 RGB）输入映射到多通道隐藏单元

输入 $x \in \mathbb{R}^{h \times w \times c_{in}}$ 表示一个 $c_{in}$ 通道， $h \times w$ 大小的图像
输出 $z \in \mathbb{R}^{h \times w \times c_{out}}$ 表示一个 $c_{out}$ 通道， $h \times w$ 大小的图像
Filter $W \in \mathbb{R}^{c_{in} \times c_{out} \times k \times k}$ (一个 4 阶张量) k是卷积核大小

多通道卷积为每个输入-输出通道对包含一个卷积 filter，单个输出通道是所有输入通道卷积结果的和

$z[:,:,s] = \sum_{r=1}^{c_{in}} x[:,:,r] * W[r,s,:,:]$

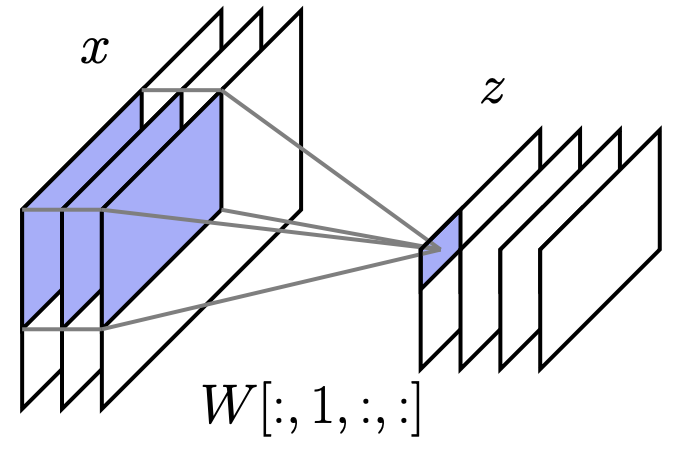

此处应插入 PPT 第 15 页的图示，展示多通道输入 x 如何通过一个 4D 的 filter W 卷积生成多通道输出 z

多通道卷积的矩阵-向量形式

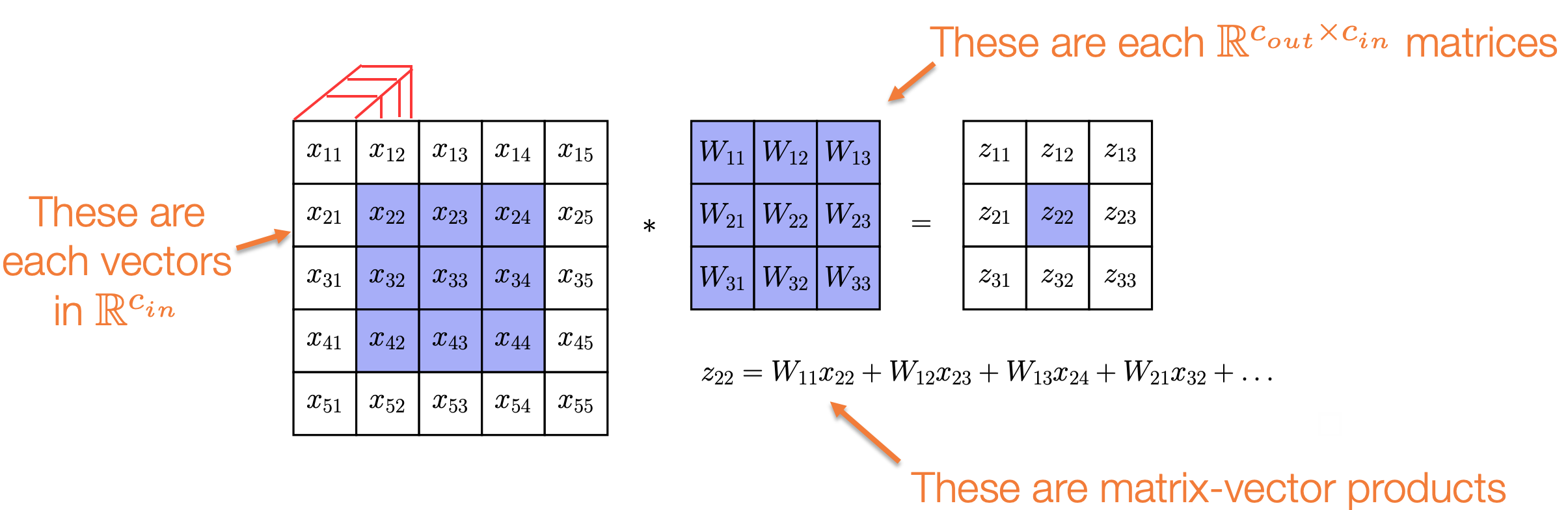

有一种更直观的方式来理解多通道卷积：它们是传统卷积的推广，其中标量乘法被替换为矩阵-向量乘积

输入图像中的每个 $x_{ij}$ 都是 $\mathbb{R}^{c_{in}}$ 中的向量
Filter 中的每个 $W_{ij}$ 都是 $\mathbb{R}^{c_{out} \times c_{in}}$ 的矩阵
计算 $z_{22}$ $z_{22}$ 的公式：
- $z_{22} = W_{11}x_{22} + W_{12}x_{23} + W_{13}x_{24} + W_{21}x_{32} + \dots$
- 这里的乘法是矩阵-向量乘积

10.2 实用卷积的要素 (Elements of practical convolutions)

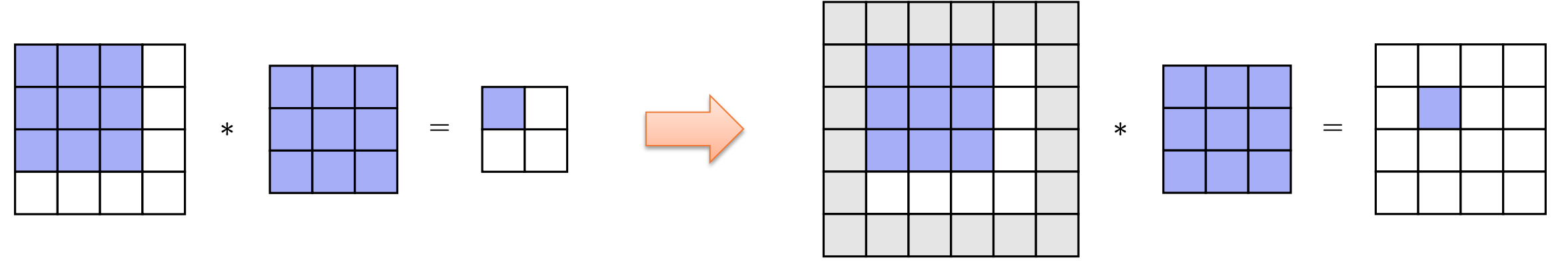

Padding

挑战: “朴素”的卷积产生的输出图像比输入图像小
解决方案: 对于（奇数）大小为 k 的 kernel，在输入图像的所有边填充 $(k-1)/2$ 个零，这使得输出与输入大小相同
变体: circular padding，使用均值填充等

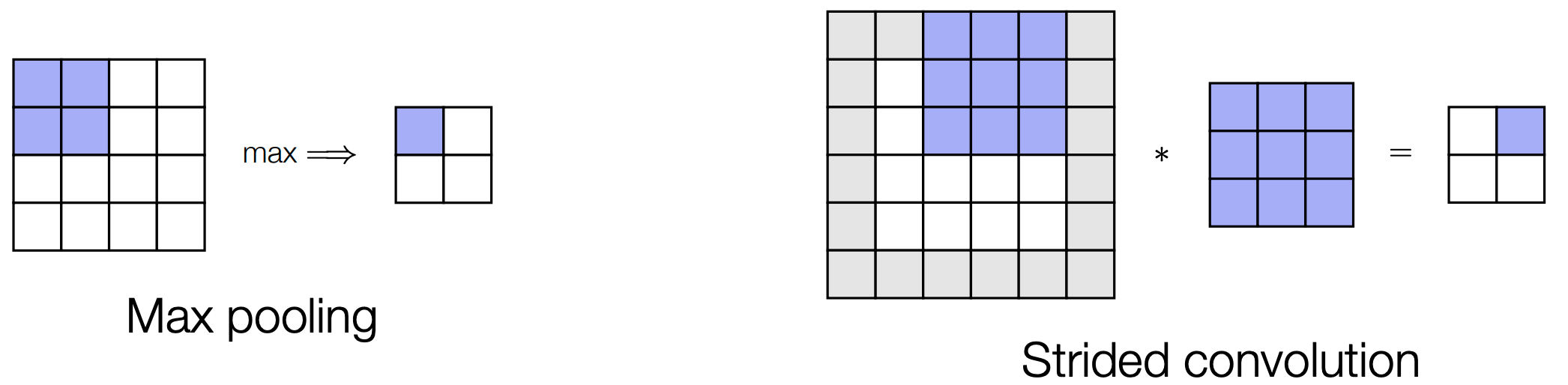

步幅卷积 (Strided Convolutions) / 池化 (Pooling)

挑战: 卷积在每一层都保持输入的分辨率，不能直接产生不同“分辨率”的表示
解决方案 #1: 引入 max 或 average pooling 层来聚合信息
解决方案 #2: 以大于 1 的增量（即 stride）在图像上滑动卷积 filter

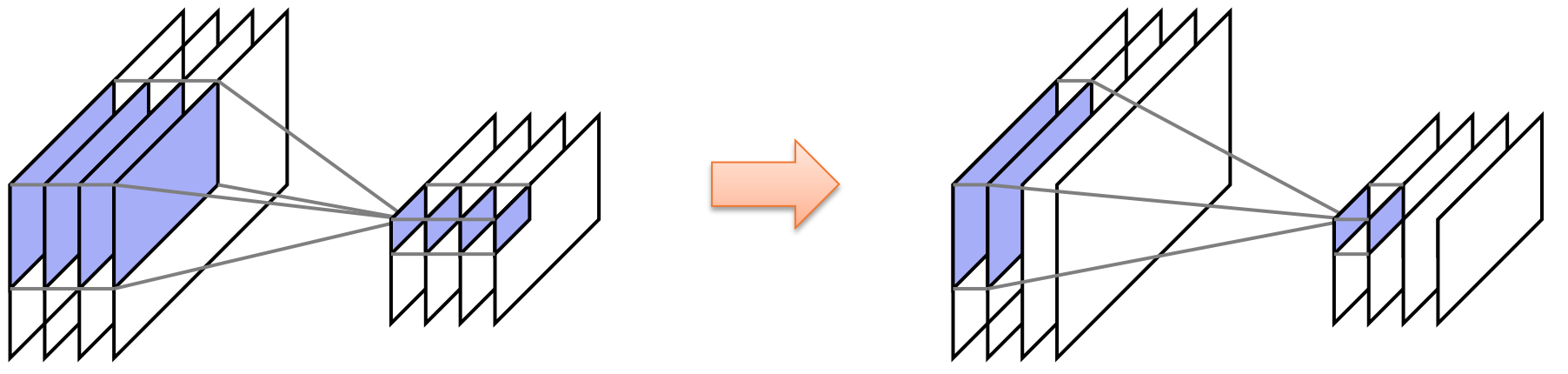

分组卷积 (Grouped Convolutions)

挑战: 对于大量的输入/输出通道，filter 的权重数量仍然很大，可能导致过拟合 (overfitting) 和计算缓慢
解决方案: 将通道分组，使得输出中的通道组仅依赖于输入中对应的通道组（等效于强制 filter 权重矩阵为块对角矩阵）

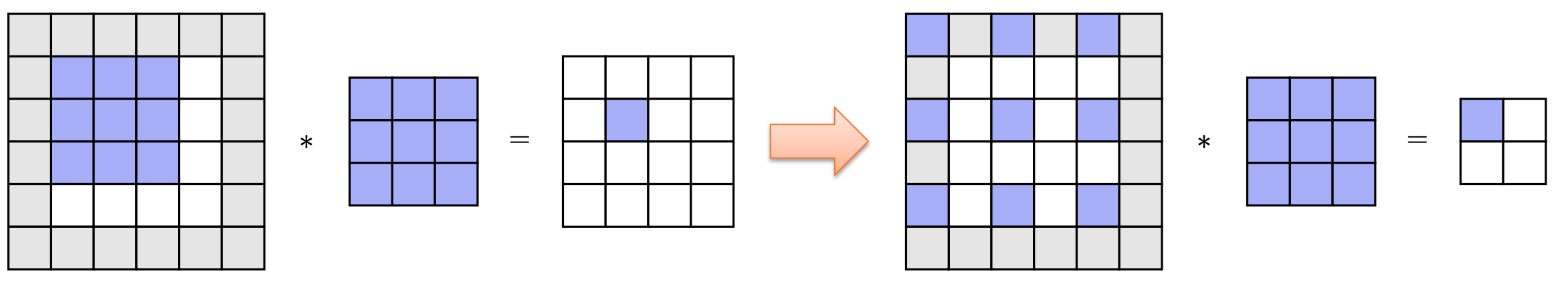

扩张卷积 (Dilations)

挑战: 单个卷积的感受野 (receptive field) 相对较小
解决方案: 扩张 (dilate 或 spread out) 卷积 filter，使其覆盖图像的更大范围
注意: 为了再次获得相同大小的图像，需要添加更多的 padding

10.3 卷积的微分 (Differentiating convolutions)

微分需要什么？

回想一下，为了将任何操作集成到深度网络中，我们需要能够乘以其偏导数（伴随操作 adjoint operation）

如果我们定义操作为 $z = conv(x, W)$ 那么我们如何乘以其伴随算子？

\bar{v}\frac{\partial conv(x,W)}{\partial W}\ 和\ \bar{v}\frac{\partial conv(x,W)}{\partial x}

回顾矩阵乘法的微分

考虑一个更简单的情况：矩阵-向量乘积 $z = Wx$

$\frac{\partial z}{\partial x} = W$ ，所以我们需要计算伴随积 $\bar{v}^T W \iff W^T \bar{v}$
换句话说，对于矩阵向量乘法操作 Wx，计算反向传播需要乘以转置矩阵 $W^T$

那么，什么是“卷积的转置”呢？

将卷积视为矩阵乘法：版本 1

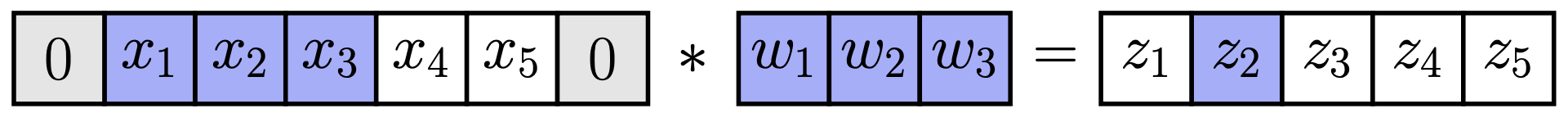

为了回答这个问题，我们先考虑一个 1D 卷积以简化问题我们可以将一个 1D 卷积 $x * w$ (例如，使用零填充) 写成矩阵乘法 $\hat{W}x$ 的形式

$\begin{bmatrix} z_1 \\ z_2 \\ z_3 \\ z_4 \\ z_5 \end{bmatrix} = x * w = \underbrace{\begin{bmatrix} w_2 & w_3 & 0 & 0 & 0 \\ w_1 & w_2 & w_3 & 0 & 0 \\ 0 & w_1 & w_2 & w_3 & 0 \\ 0 & 0 & w_1 & w_2 & w_3 \\ 0 & 0 & 0 & w_1 & w_2 \end{bmatrix}}_{\hat{W}} \begin{bmatrix} x_1 \\ x_2 \\ x_3 \\ x_4 \\ x_5 \end{bmatrix}$

卷积的伴随算子 (Adjoint)

那么我们如何乘以转置矩阵 $\hat{W}^T$ 呢？ $\hat{W}^T = \begin{bmatrix} w_2 & w_1 & 0 & 0 & 0 \\ w_3 & w_2 & w_1 & 0 & 0 \\ 0 & w_3 & w_2 & w_1 & 0 \\ 0 & 0 & w_3 & w_2 & w_1 \\ 0 & 0 & 0 & w_3 & w_2 \end{bmatrix}$

请注意，操作 $\hat{W}^T v$ 本身就是与一个“翻转”的 filter $[w_3, w_2, w_1]$ 进行的卷积因此，伴随算子 $\bar{v} \frac{\partial conv(x, W)}{\partial x}$ 只需要用翻转后的 W 对 $\bar{v}$ 进行卷积

将卷积视为矩阵乘法：版本 2

那么另一个伴随算子 $\bar{v} \frac{\partial conv(x,W)}{\partial W}$ 呢？对于这一项，我们可以观察到卷积也可以写成一个矩阵-向量乘积，其中 filter 被视为向量

$\begin{bmatrix} z_1 \\ z_2 \\ z_3 \\ z_4 \\ z_5 \end{bmatrix} = x * w = \begin{bmatrix} 0 & x_1 & x_2 \\ x_1 & x_2 & x_3 \\ x_2 & x_3 & x_4 \\ x_3 & x_4 & x_5 \\ x_4 & x_5 & 0 \end{bmatrix} \begin{bmatrix} w_1 \\ w_2 \\ w_3 \end{bmatrix}$

因此，其伴随操作需要乘以这个基于 x 构建的矩阵的转置（这实际上是一种相当实用的方法，参见未来关于 im2col 操作的讲座）

Lec11 硬件加速

11.1 通用加速技术

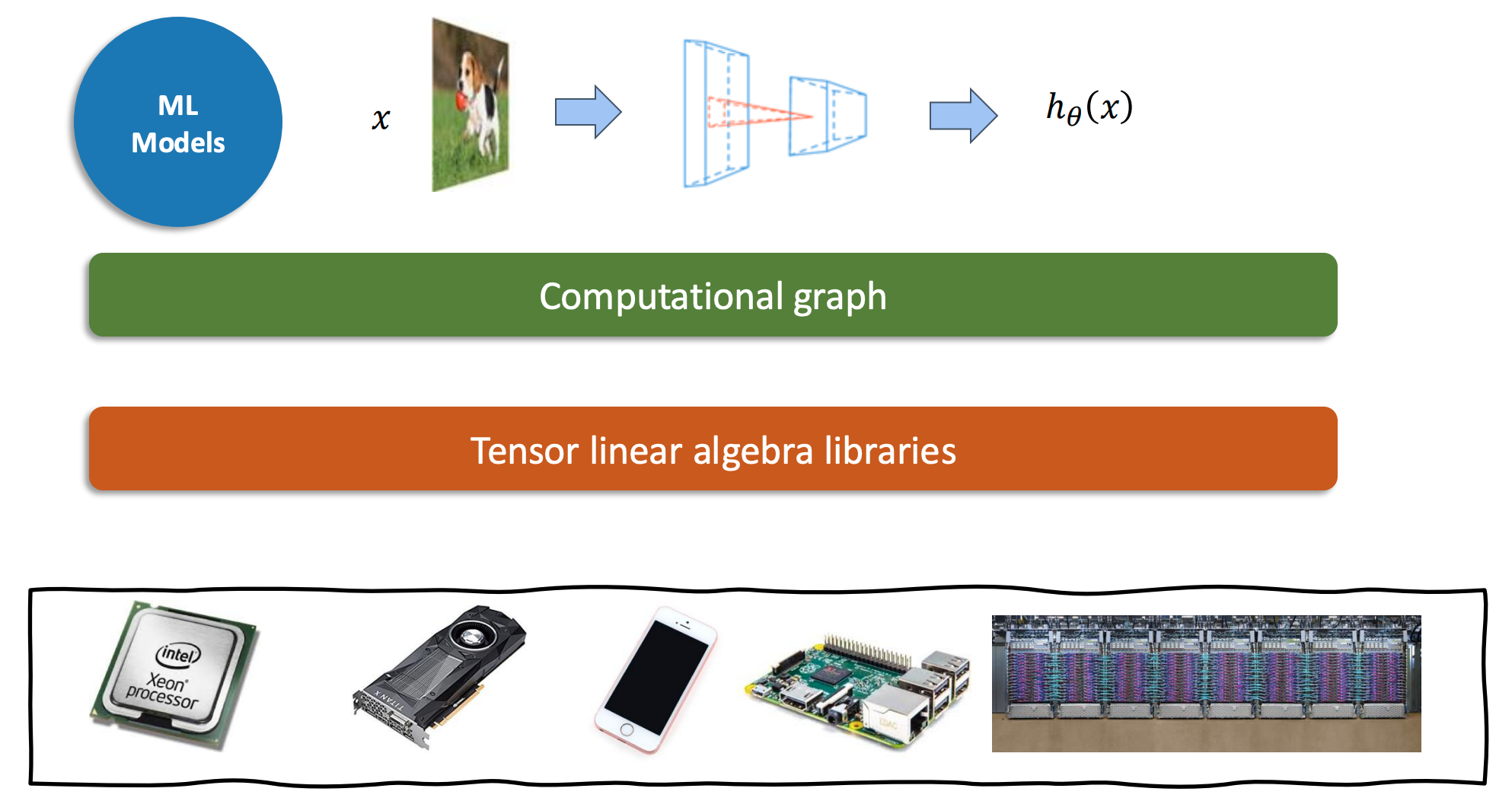

机器学习框架中的层次

最上层是机器学习模型 (ML Models)

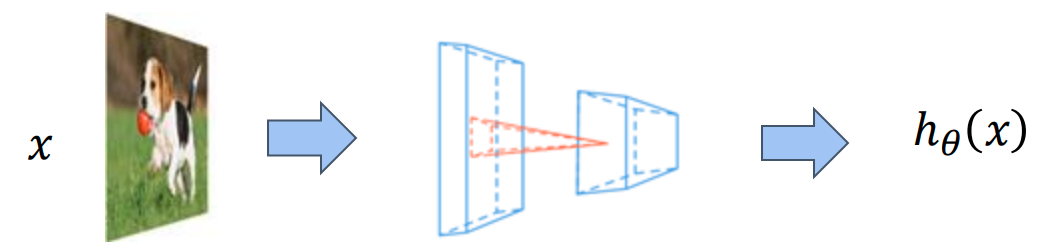

模型接收输入 x (例如一张图片)
模型内部由一个计算图 (Computational graph) 表示
计算图的节点是张量 (Tensor) 和线性代数库 (Tensor linear algebra libraries) 定义的操作
最终输出结果 $h_{\theta}(x)$
这些计算可以运行在各种硬件上，例如：
- Intel Xeon Processor (CPU)
- GPU
- 手机
- Raspberry Pi
- 服务器集群

Vectorization (向量化)

向量化是一种利用 SIMD (Single Instruction, Multiple Data) 指令并行处理多个数据元素的技术

例子：两个长度为256的数组相加

// C 语言示例(伪)代码
void vecadd(float* A, float *B, float* C) {
    for (int i=0; i<64; ++i) {
        // load_float4, add_float4, store_float4 都是向量化指令的抽象
        // 一次处理 4 个浮点数(4个byte)
        float4 a = load_float4(A + i*4);
        float4 b = load_float4(B + i*4);
        float4 c = add_float4(a, b);
        store_float4(C + i*4, c);
    }
}

额外要求: 内存 (A, B, C) 需要是128位对齐的

内存对齐: 内存起始地址必须为32的倍数, 这样可以避免数据跨越内存总线宽度 / cache line, 减少访存次数&防止缓存污染

数据布局 (Data layout) 和步幅 (strides)

问题：如何在内存中存储一个矩阵

行主序 (Row major): $A[i,j] \Rightarrow Adata[i * A.shape[1] + j]$
列主序 (Column major): $A[i,j] \Rightarrow Adata[j * A.shape[0] + i]$
步幅格式 (Strides format): $A[i,j] \Rightarrow Adata[i * A.strides[0] + j * A.strides[1]]$

关于 Strides 的讨论

优点: 可以用零拷贝 (zero copy) 的方式实现某些变换/切片
- 切片 (Slice): 改变起始偏移量和形状 (shape)
- 转置 (Transpose): 交换 (swap) 步幅
- 广播 (Broadcast): 插入一个等于 0 的步幅
缺点: 内存访问可能变得不连续, 因为执行计算时操作的是底层的原始数组
- 这使得向量化 (vectorization) 更加困难
- 许多线性代数操作可能需要先将数组紧凑化 (compact):
  - 需要在执行计算前检查是否compact, 如果不是, 进行compact处理, 根据stride创建一个数组
  - 或者直接实现一个迭代器根据stride进行计算的版本

Parallelization (并行化)

利用多线程并行执行计算

// 使用 OpenMP 的并行化 vecadd 示例
void vecadd(float* A, float *B, float* C) {
    // #pragma omp parallel for 指令告诉编译器用多个线程并行执行这个 for 循环
    #pragma omp parallel for
    for (int i=0; i<64; ++i) {
        float4 a = load_float4(A + i*4);
        float4 b = load_float4(B + i*4);
        float4 c = add_float4(a, b);
        store_float4(C + i*4, c);
    }
}

该指令会在多个线程上执行计算

11.2 案例学习：矩阵乘法

朴素矩阵乘法 (Vanilla matrix multiplication)

计算 $C = dot(A, B.T)$

float A[n][n], B[n][n], C[n][n];

for (int i=0; i<n; ++i)
    for (int j=0; j<n; ++j) {
        C[i][j] = 0;
        for (int k=0; k < n; ++k) {
            C[i][j] += A[i][k] * B[j][k];
        }
    }
}

时间复杂度为 $O(n^3)$

现代 CPU 的内存层次结构 (Memory hierarchy)

内存层级	延迟 (Latency)	相对延迟
Registers
L1 Cache	0.5 ns
L2 Cache	7ns	14x L1 cache
DRAM	200ns	20x L2 cache, 200x L1 cache

(数据来源: Latency numbers every programmer should know)

体系结构感知分析 (Architecture aware analysis)

分析朴素矩阵乘法中的内存访问开销

dram float A[n][n], B[n][n], C[n][n];

for (int i=0; i<n; ++i) {
    for (int j=0; j<n; ++j) {
        register float c = 0;
        for (int k=0; k<n; ++k) {
            register float a = A[i][k];
            register float b = B[j][k];
            c += a * b;
        }
        C[i][j] = c;
    }
}

dram->register 的时间成本:
- 对于 $A$ 是 $n^3$
- 对于 $B$ 是 $n^3$
加载总成本: $2 * dramspeed * n^3$
register 内存成本: 3 (用于 a, b, c)

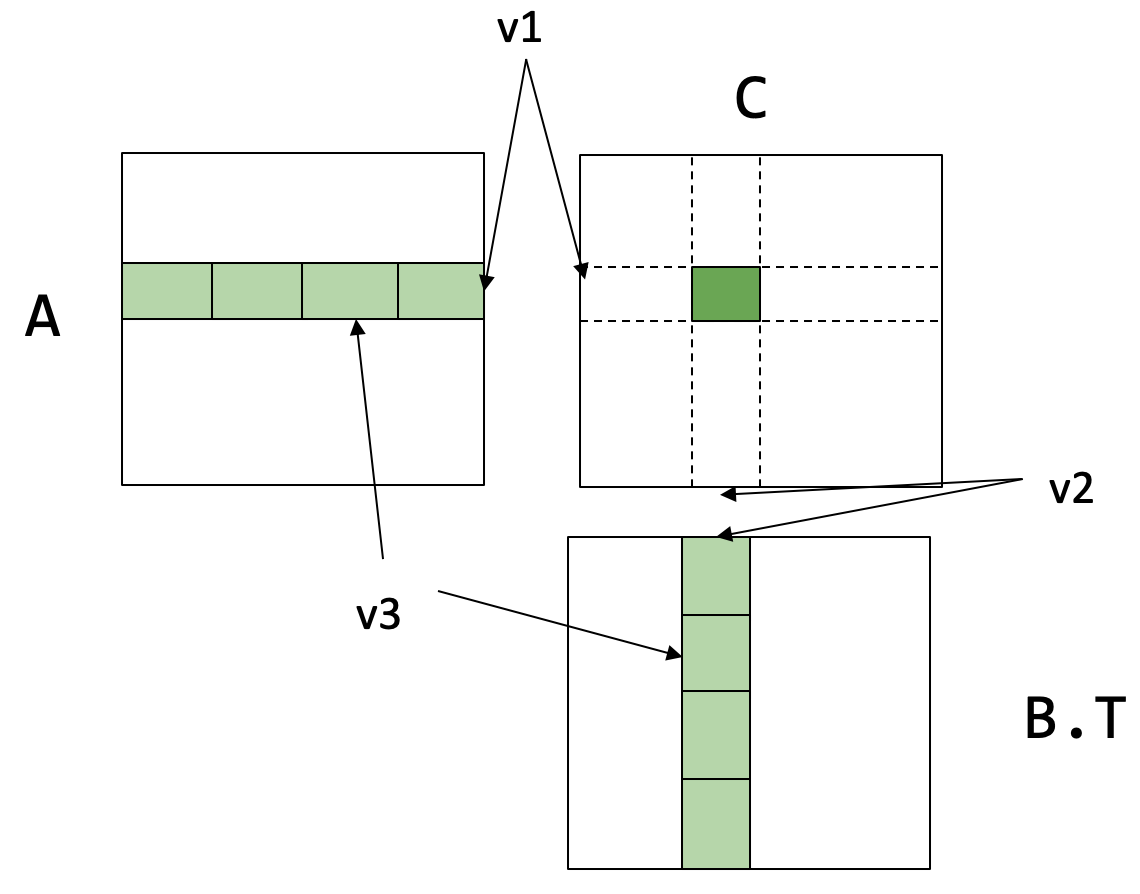

寄存器分块矩阵乘法 (Register tiled matrix multiplication)

// v1, v2, v3 是 tiling (分块) 的大小
// 假设 A, B, C 矩阵都存储在 DRAM 中
// 数据布局被重排以匹配分块策略，例如 A 的维度是 (n/v1, n/v3, v1, v3)
dram float A[n/v1][n/v3][v1][v3];
dram float B[n/v2][n/v3][v2][v3];
dram float C[n/v1][n/v2][v1][v2];

// 循环遍历输出矩阵 C 的行块 (block row)
for (int i=0; i<n/v1; ++i) {
    // 循环遍历输出矩阵 C 的列块 (block column)
    for (int j=0; j<n/v2; ++j) {
        // 在寄存器中分配一个 v1 x v2 的块，用于累加 C[i][j] 的结果
        register float c[v1][v2] = {0};

        // 沿着 k 维度循环，这是矩阵乘法的缩减维度 (reduction dimension)
        for (int k=0; k<n/v3; ++k) {
            // 从 DRAM 加载 A 的一个 v1 x v3 块到寄存器 a 中
            register float a[v1][v3] = A[i][k];
            // 从 DRAM 加载 B 的一个 v2 x v3 块到寄存器 b 中
            register float b[v2][v3] = B[j][k];

            // 计算两个寄存器块的点积 (a * b.T) 并累加到寄存器 c 中
            c += dot(a, b.T);
        }

        // 当k循环结束后，将寄存器c中累加完毕的结果块写回到 DRAM 中的 C[i][j]
        C[i][j] = c;
    }
}

分块后的成本分析:
- A 的 dram->register 时间成本: $n^3 / v2 = \frac{n}{v_{1}} * \frac{n}{v_{2}} * \frac{n}{v_{3}}*v_{1}*v_{3}$
- B 的 dram->register 时间成本: $n^3 / v1$
- 总加载成本: $dramspeed * (n^3/v2 + n^3/v1)$
- register 内存成本: $v1*v3 + v2*v3 + v1*v2$

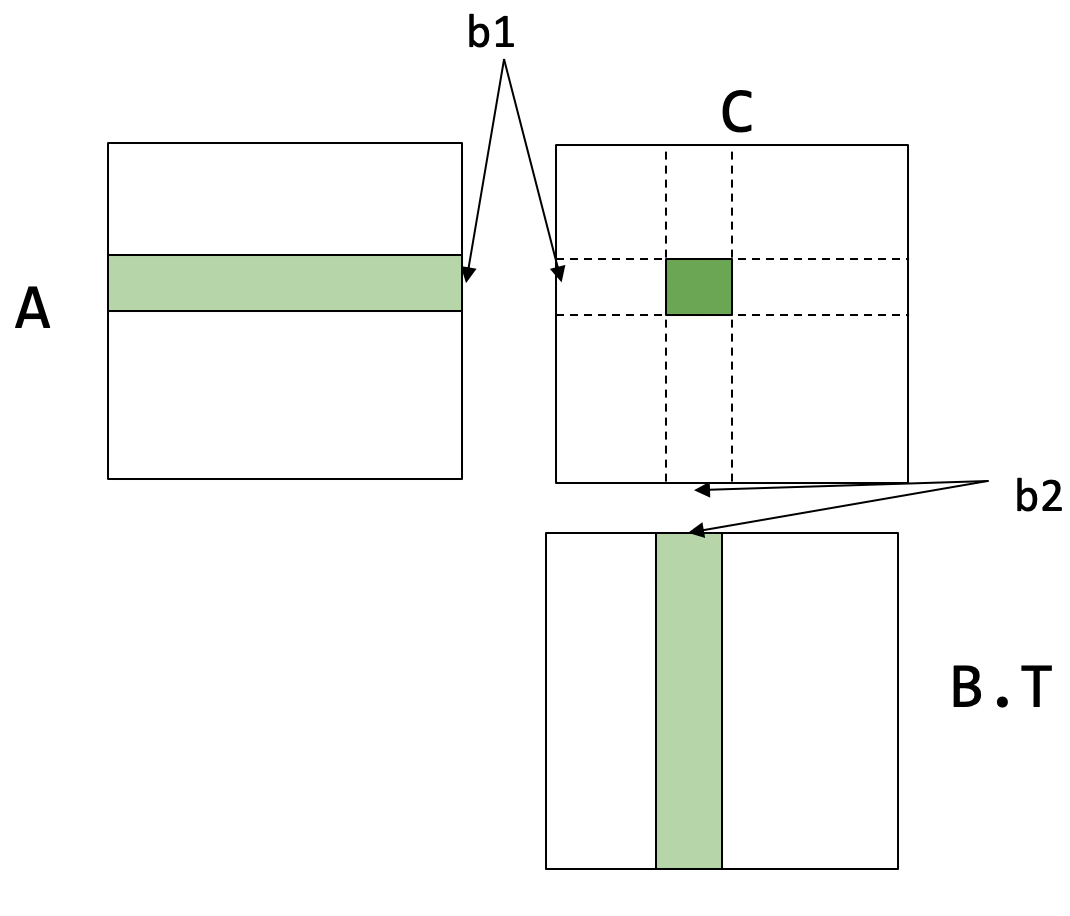

缓存行感知分块 (Cache line aware tiling)

// b1, b2 是缓存分块的大小
dram float A[n/b1][b1][n];
dram float B[n/b2][b2][n];
dram float C[n/b1][n/b2][b1][b2];

for (int i=0; i<n/b1; ++i) {
    l1cache float a[b1][n] = A[i];
    for (int j=0; j<n/b2; ++j) {
        l1cache b[b2][n] = B[j];
        // 子过程，可以在这里应用寄存器分块
        C[i][j] = dot(a, b.T);
    }
}

缓存分块成本分析:
- A 的 dram->l1 时间成本: $n^2$
- B 的 dram->l1 时间成本: $n^3 / b1$
约束条件:
- 加载到 L1 缓存的数据块大小不能超过 L1 缓存的容量: $b1*n + b2*n < \text{l1 cache size}$
- 为了在 dot 子过程中继续应用寄存器分块: $b1 \% v1 <mark> 0$ , $b2 \% v2 </mark> 0$

整合两种分块方法

// 结合缓存分块和寄存器分块
dram float A[n/b1][b1/v1][n][v1];
dram float B[n/b2][b2/v2][n][v2];

for (int i=0; i<n/b1; ++i) {
    l1cache float a[b1/v1][n][v1] = A[i];
    for (int j=0; j<n/b2; ++j) {
        l1cache b[b2/v2][n][v2] = B[j];
        for (int x=0; x<b1/v1; ++x)
            for (int y=0; y<b2/v2; ++y) {
                register float c[v1][v2] = {0};
                for (int k=0; k<n; ++k) {
                    register float ar[v1] = a[x][k][:];
                    register float br[v2] = b[y][k][:];
                    c += dot(ar, br.T);
                }
                // 此处省略了将 c 写回 C 的代码
            }
        }
    }
}

总加载成本: $l1speed * (n^3/v2 + n^3/v1) + dramspeed * (n^2 + n^3/b1)$

核心思想：内存加载复用 (Memory load reuse)

回顾寄存器分块的代码：

for (int i=0; i<n/v1; ++i) {
    for (int j=0; j<n/v2; ++j) {
        register float c[v1][v2] = {0};
        for (int k=0; k<n/v3; ++k) {
            register float a[v1][v3] = A[i][k];
            register float b[v2][v3] = B[j][k];
            c += dot(a, b.T);
        }
        C[i][j] = c;
    }
}

在内层的 k 循环中加载的 a 块，会在外层的 j 循环中被复用 $v2$ 次
同理，加载的 b 块，会在 i 循环中被复用 $v1$ 次
复用大大减少了从 DRAM 到 register 的总数据传输量
- A 的 dram->register 成本从 $n^3$ 降至 $n^3/v2$
- B 的 dram->register 成本从 $n^3$ 降至 $n^3/v1$

常见的复用模式

对于如下形式的计算： $C[i][j] = \text{sum}(A[i][k] * B[j][k], \text{axis}=k)$

对 A 的访问 $A[i][k]$ 与 j 无关
因此，对 j 维度进行大小为 v 的分块，可以使得 A 的数据被复用 v 次

讨论：卷积中可能的复用模式

float Input[n][ci][h][w];
float Weight[co][ci][K][K];
float Output[n][co][h][w];

// 卷积计算公式
Output[b][co][y][x] = sum(Input[b][k][y+ry][x+rx] * Weight[co][k][ry][rx], axis=[k, ry, rx])

可以思考在 Input 和 Weight 张量的访问中存在哪些复用模式

Lec12 GPU 加速

12.1 GPU 编程

什么是 GPU

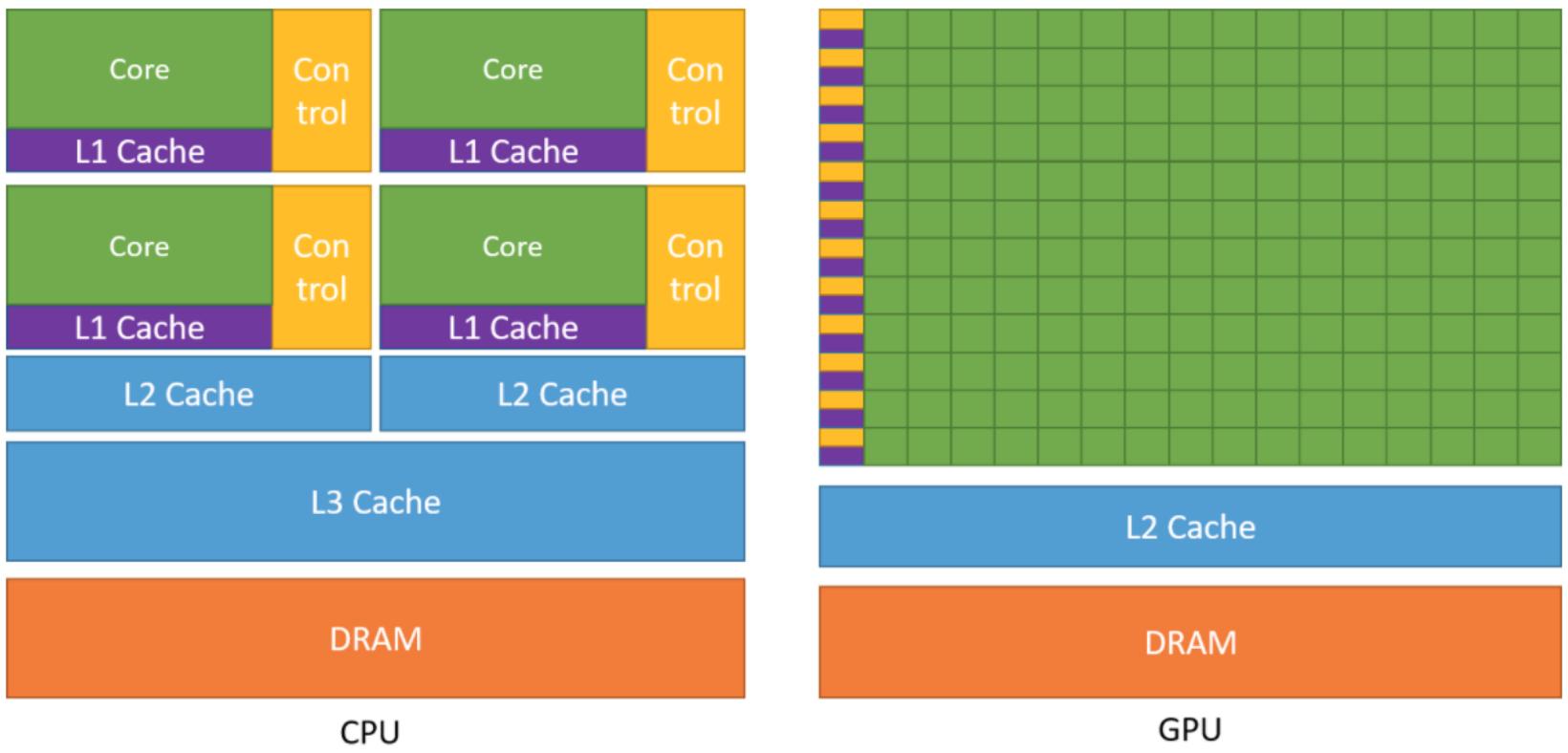

与 CPU 相比, GPU 拥有大规模的并行计算单元

CPU (Central Processing Unit)
- 拥有较少的 Core
- 每个 Core 配有较大的 Control 单元和 L1 Cache
- 拥有共享的 L2 Cache 和 L3 Cache
- 适用于处理复杂的串行任务
GPU (Graphics Processing Unit)
- 拥有海量的 Core (绿色方块)
- Control 单元和 Cache 相对较小
- 通过大量线程并行执行简单任务, 实现高吞吐量

GPU 编程模型: SIMT

GPU 采用 SIMT (Single Instruction Multiple Threads) 编程模型

所有线程执行相同的代码, 但可以根据数据走不同的执行路径

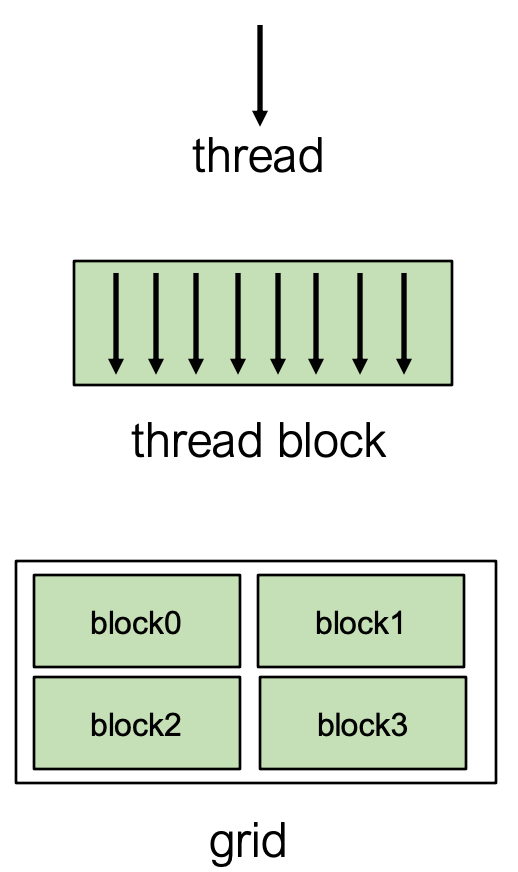

CUDA 编程模型术语 (注意: 其他 GPU 编程模型如 OpenCL, SYCL, Metal 也有类似概念)

Thread
- 最基本的执行单元
Thread Block
- Thread 被组织成 Block
- 同一个 Block 内的 Thread 共享一块 Shared Memory, 可以相互协作
- 例如, 下图展示了包含 block0, block1, block2, block3 的结构
Grid
- Block 被组织成 Grid
- 一个 Kernel 函数会启动一个 Grid 来执行

示例: 向量加法

这是一个在 CPU 和 GPU 上实现向量加法 $C[i] = A[i] + B[i]$ 的对比

CPU 实现

void VecAddCPU(float* A, float* B, float* C, int n) {
    for (int i = 0; i < n; ++i) {
        C[i] = A[i] + B[i];
    }
}

GPU 实现 (Kernel 函数)

在 GPU 上执行的函数称为 Kernel, 使用 global 标识符

每个线程负责计算结果向量 C 中的一个元素

__global__ void VecAddKernel(float* A, float* B, float* C, int n) {
    // 计算当前线程在全局数据中的索引 i
    int i = blockDim.x * blockIdx.x + threadIdx.x;
    if (i < n) {
        C[i] = A[i] + B[i];
    }
}

blockIdx.x: 当前 Block 在 Grid 中的索引
threadIdx.x: 当前 Thread 在 Block 中的索引
blockDim.x: 每个 Block 中 Thread 的数量

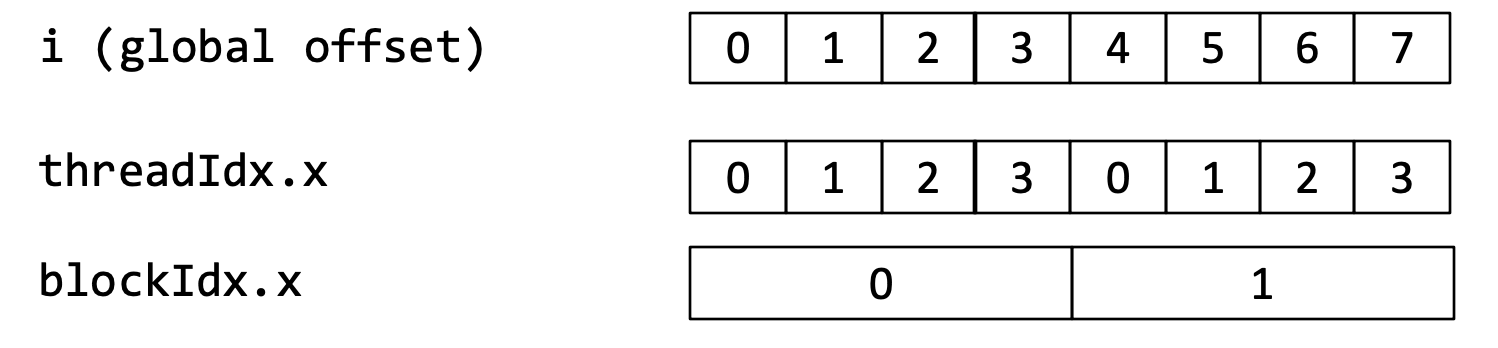

线程索引计算图解

假设每个 Block 包含 4 个 Thread (blockDim.x = 4) 全局索引 $i$ 的计算公式为: $i = \text{blockDim.x} * \text{blockIdx.x} + \text{threadIdx.x}$

本质上不同Thread执行的都是同一段代码, 因为索引不同而产生区别这段代码不存在数据依赖, 可以非常简单的实现并行计算

Host 端代码

在 CPU (Host) 端, 我们需要:

在 GPU (Device) 上分配内存
将数据从 Host 拷贝到 Device
启动 Kernel 函数
将结果从 Device 拷贝回 Host
释放 Device 上的内存

void VecAddCUDA(float* Acpu, float* Bcpu, float* Ccpu, int n) {
    float *dA, *dB, *dC;

    // 1. 在 Device 上分配内存
    cudaMalloc(&dA, n * sizeof(float));
    cudaMalloc(&dB, n * sizeof(float));
    cudaMalloc(&dC, n * sizeof(float));

    // 2. 将数据从 Host 拷贝到 Device
    // 瓶颈在这里, 频繁的PCIe传输过于耗时
    cudaMemcpy(dA, Acpu, n * sizeof(float), cudaMemcpyHostToDevice);
    cudaMemcpy(dB, Bcpu, n * sizeof(float), cudaMemcpyHostToDevice);

    // 3. 启动 Kernel
    int threads_per_block = 512;
    int nblocks = (n + threads_per_block - 1) / threads_per_block;
    VecAddKernel<<<nblocks, threads_per_block>>>(dA, dB, dC, n);

    // 4. 将结果从 Device 拷贝回 Host
    cudaMemcpy(Ccpu, dC, n * sizeof(float), cudaMemcpyDeviceToHost);

    // 5. 释放 Device 内存
    cudaFree(dA);
    cudaFree(dB);
    cudaFree(dC);
}

注意: 实际应用中, 为了避免频繁的内存拷贝开销, 数据通常会尽可能长时间地保留在 GPU 内存中

其他 GPU 编程模型示例

OpenCL (用于 ARM GPU 等)

kernel void VecAdd(__global float *a,
                   __global float* b,
                   __global float* c,
                   int n) {
    int gid = get_global_id(0);
    if (gid < n) {
        c[gid] = a[gid] + b[gid];
    }
}

Metal (用于 Apple 设备)

kernel void VecAdd(float* a [[buffer(0)]],
                   float* b [[buffer(1)]],
                   float* c [[buffer(2)]], // 应该是 buffer(2)
                   uint gid [[thread_position_in_grid]],
                   int n) {
    if (gid < n) {
        c[gid] = a[gid] + b[gid];
    }
}

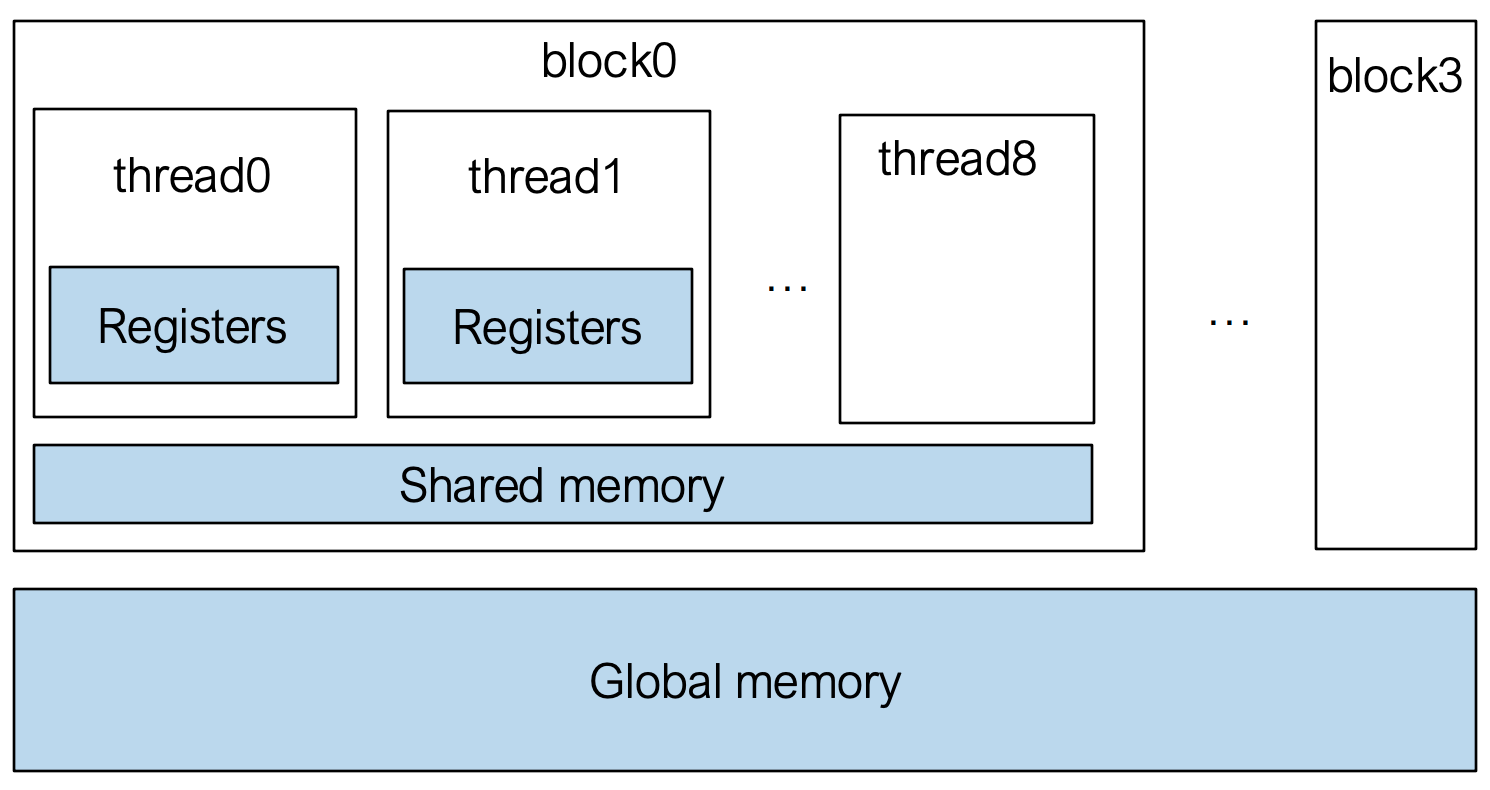

GPU 内存层级

Registers:
- 每个 Thread 私有
- 速度最快
- 生命周期与 Thread 相同
Shared Memory:
- 每个 Thread Block 共享
- 速度快于 Global Memory
- 用于 Block 内 Thread 间的通信与数据共享
Global Memory:
- 所有 Thread 均可访问 (整个 Grid)
- 速度最慢, 延迟最高
- 容量最大

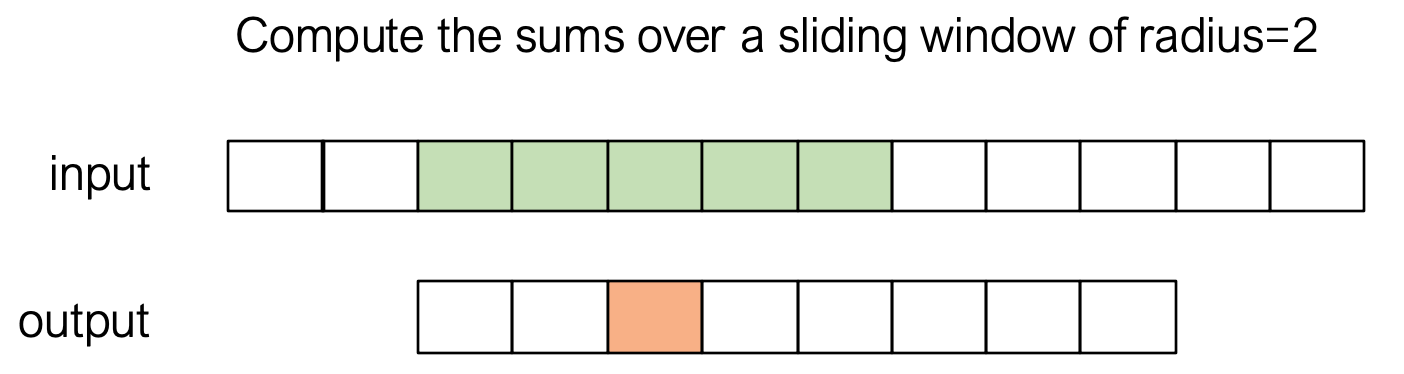

示例: 窗口求和 (Window Sum)

任务: 对输入数组 A, 计算一个滑动窗口内元素的和, 存入 B (窗口半径 RADIUS = 2)

简单实现 (只用 Global Memory)

每个线程独立从 Global Memory 中读取所有需要的元素

#define RADIUS 2
__global__ void WindowSumSimpleKernel(float* A, float* B, int n) {
    int out_idx = blockDim.x * blockIdx.x + threadIdx.x;
    if (out_idx < n) {
        float sum = 0;
        for (int dx = -RADIUS; dx <= RADIUS; ++dx) {
            sum += A[dx + out_idx + RADIUS];
        }
        B[out_idx] = sum;
    }
}

问题: 相邻线程读取的数据有大量重叠, 导致对 Global Memory 的重复访问, 效率低下

使用 Shared Memory 的优化实现

利用 Block 内线程协作, 将计算所需的数据一次性从 Global Memory 读入 Shared Memory, 然后每个线程从 Shared Memory 中读取数据进行计算

__global__ void WindowSumSharedKernel(float* A, float* B, int n) {
    // 1. 在 Shared Memory 中声明一个临时数组
    __shared__ float temp[THREADS_PER_BLOCK + 2 * RADIUS];

    int base = blockDim.x * blockIdx.x;
    int out_idx = base + threadIdx.x;

    // 2. 协作将数据从 Global Memory 载入 Shared Memory
    // 载入核心部分
    if (base + threadIdx.x < n) {
        temp[threadIdx.x + RADIUS] = A[base + threadIdx.x]; // 偏移 RADIUS
    }
    // 载入处理边界所需的 "ghost" 元素
    if (threadIdx.x < RADIUS) {
        if (base + threadIdx.x - RADIUS >= 0)
            temp[threadIdx.x] = A[base + threadIdx.x - RADIUS];
        if (base + THREADS_PER_BLOCK + threadIdx.x < n)
            temp[threadIdx.x + THREADS_PER_BLOCK + RADIUS] = A[base + THREADS_PER_BLOCK + threadIdx.x];
    }

    // 3. 同步, 确保所有数据都已载入 Shared Memory
    __syncthreads();

    // 4. 从 Shared Memory 中读取数据进行计算
    if (out_idx < n) {
        float sum = 0;
        for (int dx = -RADIUS; dx <= RADIUS; ++dx) {
            sum += temp[threadIdx.x + RADIUS + dx];
        }
        B[out_idx] = sum;
    }
}

通过协作读取到 Shared Memory, 增加了数据复用, 显著减少了对 Global Memory 的访问次数

核心要点

通过启动 Grid 和 Block 来组织大量线程
通过协作将数据块读取到 Shared Memory 中以增加数据复用, 这是 GPU 优化的关键技巧

12.2 案例学习: GPU 上的矩阵乘法

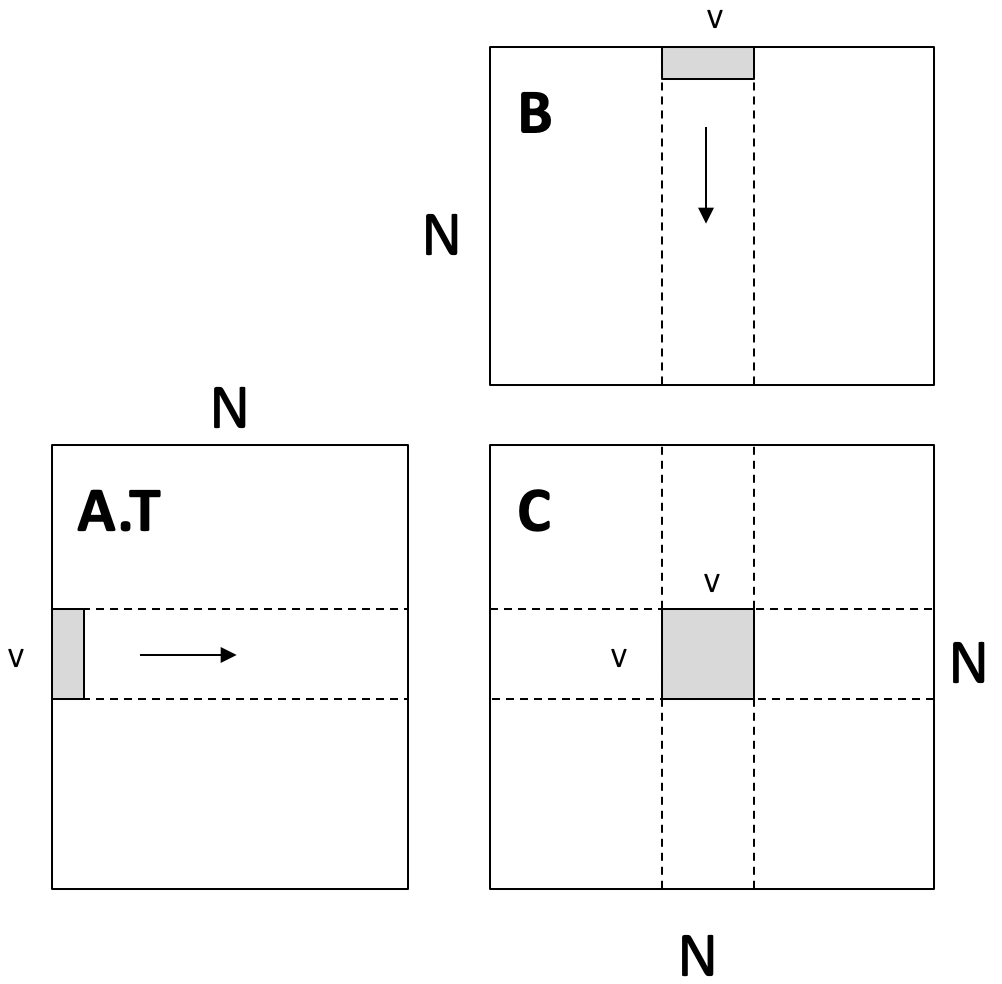

线程级别优化: Register Tiling

思路: 每个线程负责计算结果矩阵 C 的一个 $V \times V$ 的小块, 这个小块的数据 (c[V][V]) 直接存储在寄存器中以获得最高访问速度

每个线程从 A.T 的一行和 B 的一列中分别读取 V 个元素, 计算出一个外积, 累加到寄存器中的 $V \times V$ 块

// C = A.T * B
__global__ void mm(float A[N][N], float B[N][N], float C[N][N]) {
    int ybase = blockIdx.y * blockDim.y + threadIdx.y;
    int xbase = blockIdx.x * blockDim.x + threadIdx.x;

    float c[V][V] = {0}; // V*V 的结果块, 存储在寄存器中
    float a[V], b[V];    // 临时存储从 A 和 B 读取的数据

    for (int k = 0; k < N; ++k) {
        // 从 Global Memory 读取数据
        a[:] = A[k, ybase*V : ybase*V + V];
        b[:] = B[k, xbase*V : xbase*V + V];

        // 在寄存器中计算外积并累加
        for (int y = 0; y < V; ++y) {
            for (int x = 0; x < V; ++x) {
                c[y][x] += a[y] * b[x];
            }
        }
    }

    // 将结果写回 Global Memory
    C[ybase*V : ybase*V+V, xbase*V : xbase*V+V] = c[:];
}

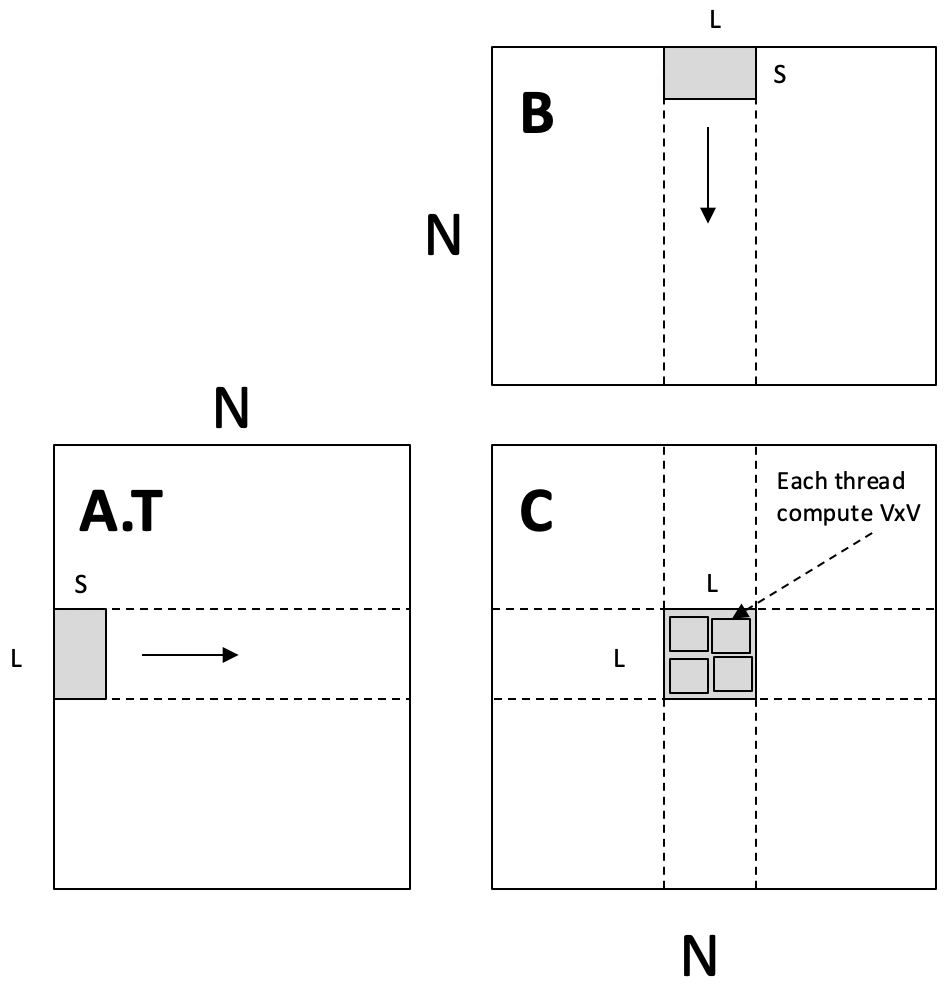

块级别优化: Shared Memory Tiling

思路: 每个 Thread Block 负责计算 C 的一个 $L \times L$ 的块, 每个线程依然计算其 $V \times V$ 的子块. Block 内的线程协作地将 A 和 B 的子块 (tile) 载入 Shared Memory, 然后所有线程从 Shared Memory 中读取数据进行计算

每个 Block 从 A.T 和 B 中载入 $S \times L$ 和 $S \times L$ 的数据块到 Shared Memory
Block 内的每个 Thread 再从 Shared Memory 读取数据, 计算自己的 $V \times V$ 结果块

__global__ void mm(float A[N][N], float B[N][N], float C[N][N]) {
    __shared__ float sA[S][L], sB[S][L]; // Shared Memory 中的数据块

    float c[V][V] = {0}; // 每个线程的寄存器数据块
    float a[V], b[V];

    int yblock = blockIdx.y;
    int xblock = blockIdx.x;

    for (int ko = 0; ko < N; ko += S) {
        // 1. 协作将 Global Memory 数据载入 Shared Memory
        // SA[:,:] = A[ko:ko+S, yblock*L : yblock*L+L];
        // sB[:,:] = B[ko:ko+S, xblock*L : xblock*L+L];
        __syncthreads(); // 等待所有线程完成载入

        // 2. 从 Shared Memory 读取数据到寄存器, 进行计算
        for (int ki = 0; ki < S; ++ki) {
            a[:] = sA[ki, threadIdx.y*V : threadIdx.y*V+V];
            b[:] = sB[ki, threadIdx.x*V : threadIdx.x*V+V]; // PPT原文为 sA, 应为 sB

            for (int y = 0; y < V; ++y) {
                for (int x = 0; x < V; ++x) {
                    c[y][x] += a[y] * b[x];
                }
            }
        }
        __syncthreads(); // 同步, 准备载入下一批数据块
    }
    // ... 将 c 写回 Global Memory ...
}

内存复用分析

Global -> Shared 拷贝: $2 \cdot N^3 / L$
Shared -> Register 拷贝: $2 \cdot N^3 / V$
通过增大 L 和 V 的值, 可以显著提高数据在 Shared Memory 和 Register 中的复用率, 从而减少对慢速 Global Memory 的访问

展开协作式数据获取

将数据从 Global Memory 载入 Shared Memory (SA[:,:] = A[...]) 的具体实现如下:

// blockDim.y * blockDim.x
int nthreads = blockDim.y * blockDim.x;
// threadIdx.y * blockDim.x + threadIdx.x
int tid = threadIdx.y * blockDim.x + threadIdx.x;

for(int j = 0; j < L*S / nthreads; ++j) {
    int y = (j * nthreads + tid) / L;
    int x = (j * nthreads + tid) % L;
    sA[y, x] = A[ko+y, yblock*L+x]; // sA in ppt, not s
}
